瑞萨RX MCU功能安全解决方案简介（4-1）SIL3系统软件包

前篇回顾：

瑞萨RX MCU功能安全解决方案简介（1）参考文档

瑞萨RX MCU功能安全解决方案简介（2）硬件参考板

瑞萨RX MCU功能安全解决方案简介（3）Self-Test自检软件包

01

SIL3系统软件包

内容

瑞萨SIL3系统软件包的内容列表。

*1: 仅在评估和开发阶段使用的未经认证的软件

*2: 功能安全平台软件与RX诊断软件结合使用

这个软件包包括功能安全平台软件、安全手册、用户指南，IEC61508功能安全认证文档、软件开发手册，以及相关的工具，以帮助用户快速开发应用程序。

软件包还包括自检软件套件，其中包括要集成到功能安全平台软件中的RX MCU诊断软件、安全手册，用户指南和IEC61508功能安全认证文档。

SIL3系统软件包有评估版和商业版，除了评估版具有调试功能外，两者功能相同，但评估版本未通过功能安全标准认证。我们建议用户使用评估版本开发产品，并在开发的最后阶段替换为商业版本。

订购号码

SIL3系统软件包的订购号码。

注意：SIL3系统软件包 为每个RX MCU组提供不同的程序。

请指定RX MCU组并获取SIL3系统软件包。

可以看到目前支持的编译器为瑞萨CCRX编译器和IAR编译器。订购号码在所有RX系列MCU中通用，但功能安全平台软件的程序因RX组而不同。下订单时，请指定您使用的RX MCU组。

02

功能安全平台软件

概述

让我们简要介绍一下瑞萨的功能安全平台软件。功能安全平台软件有助于安全MCU冗余系统的设计，它安装在两个安全MCU上，执行安全MCU所需的所有基本处理。因此，用户只需创建实现产品特定功能的软件，即可完成安全MCU的程序开发。

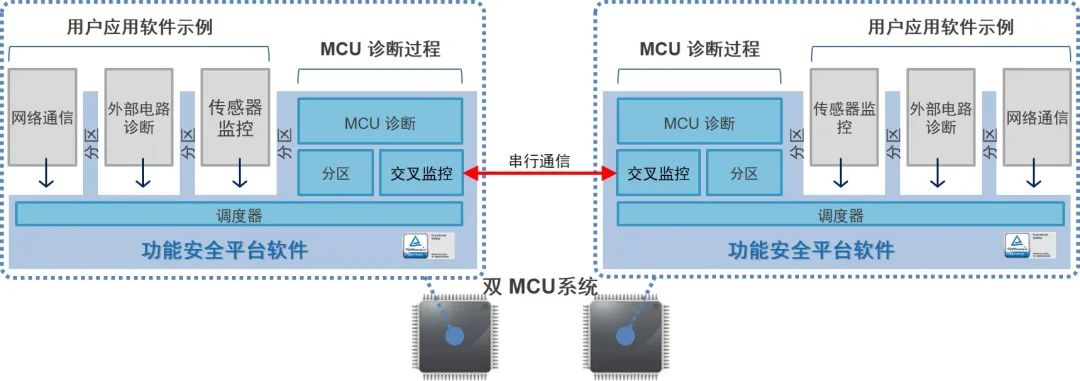

使用双MCU轻松开发功能安全系统的软件

功能安全平台软件有三个关键功能：

1

MCU诊断（自诊断，交叉监控）

2

调度器功能（用户应用软件的执行控制）

3

分区功能（用户应用程序之间、用户应用程序和功能安全平台软件之间）

必要的资源

下表是功能安全平台软件所需的MCU资源。用户不能使用为功能安全平台软件分配的串口和定时器通道。CRC模块由功能安全平台软件使用，但它也对用户开放。

*1: 用户不能使用功能安全平台软件使用的串行和定时器通道

*2: 用户可以使用功能安全平台软件使用的CRC模块

后面我们将详细介绍功能安全平台软件的三个主要功能。
