门窗传感器总误报警？问题可能出在静电防护上

门窗传感器装在门框与门扇之间，配合报警主机判断是否有人开门：磁体固定在活动扇，感应组件装在门框，关门时两者对齐。感应元件主流是干簧管（无源磁簧开关）或霍尔元件（有源、可做到更低功耗），门窗一动，输出状态就翻转。

整机其余部分还有微控制器、无线发射模块（Zigbee、低功耗蓝牙、Wi-Fi、433MHz或NB-IoT）、电源、指示灯以及蜂鸣器或LED告警器件，部分型号配备防拆开关与电池电量计。平时整机休眠，纽扣电池或干电池可支撑两到三年；检测到状态变化后，微控制器通过无线模块把报警信息发给网关。

整机功耗低、工作电压低，但电磁兼容表现由四个对外入口决定：电池与电源、传感前端、数字处理、无线天线。现场常见的问题是误报警、漏报警、无线掉网、MCU复位、电量显示错乱，严重时感应元件或射频前端直接损坏。图1的防护框图在系统层面明确了这四个入口的防护位置，其中无线接口直接标注了ESD防护位。表1按入口归纳了典型应力、主要风险与防护思路。

图1 门窗传感器防护框图

表1 四入口应力概览

入口	典型应力	主要风险	防护思路
电池与电源	更换电池时人体静电、适配器插拔浪涌	MCU复位、电量计数据错乱	电池座并联ESD/TVS，电源路径加PPTC
传感前端	沿门框走线耦合静电、人体触碰	误报警、漏报警、GPIO损坏	信号线就近并联ESD阵列
数字处理	生产烧录与调试口带电插拔	串口器件损坏、通信中断	UART/总线集成式多通道ESD
无线天线	静电直接放电、感应雷浪涌	灵敏度下降、射频前端损坏	GDT前级泄流加超低结电容ESD后级

需要通过的EMC标准与定义

门窗传感器的EMC考核分三块：通用电子产品的抗扰度与发射要求、无线发射设备的射频与专用EMC要求，以及安防行业对磁开关探测器的专项要求。主要标准及其定义见表2。

表2 门窗传感器相关EMC标准与定义

标准	名称与定义	与门窗传感器的关联
GB/T 17626.2（IEC 61000-4-2）	静电放电抗扰度：模拟人体或物体带电接触设备时的放电；放电网络150pF/330Ω，放电电流上升时间0.7~1ns；等级4为接触放电±8kV、空气放电±15kV	电池仓触点、按键、金属支架与外壳缝隙均为直接考核点；方案普遍按接触与空气放电±30kV留裕量
GB/T 17626.3（IEC 61000-4-3）	射频电磁场辐射抗扰度：模拟对讲机、基站等强射频源近距离照射，典型考核80MHz~6GHz、场强10V/m	无线接收链路在强场照射下不得误触发，也不得丢失报警帧
GB/T 17626.4（IEC 61000-4-4）	电快速瞬变脉冲群（EFT）：模拟开关切换、继电器动作在电源或信号线上产生的5/50ns瞬态脉冲串	有线供电款电源口与长信号走线的考核项
GB/T 17626.5（IEC 61000-4-5）	浪涌抗扰度：模拟雷击与大功率负载切换引起的1.2/50µs（开路）、8/20µs（短路）高能量过电压	有线款电源口及室外安装天线口的考核项
EN 301 489-1 / EN 301 489-17	欧盟RED指令（2014/53/EU）第3.1(b)条协调标准：无线电设备EMC通用要求与宽带数据传输设备特殊要求，覆盖辐射与传导骚扰、ESD、射频辐射抗扰、EFT、浪涌、传导抗扰、电压暂降	Zigbee、低功耗蓝牙、Wi-Fi款出口欧盟的EMC准入依据
EN 300 328	2.4GHz频段宽带传输设备射频要求：考核EIRP、功率谱密度、占用带宽、杂散发射与自适应避让	对应RED第3.2条，约束2.4GHz无线模块的发射参数
EN 300 220	25MHz~1GHz短距离设备（SRD）射频要求	433MHz及sub-1GHz无线款适用
SRRC型号核准	中国无线电发射设备型号核准（工信部无〔2021〕129号，2023年10月15日起强制执行）：考核EIRP（2.4GHz频段天线增益小于10dBi时不大于100mW）、占用带宽、杂散发射等，核发CMIIT ID	带无线发射功能的门窗传感器在中国市场销售的强制前提；微功率短距离设备须符合《中华人民共和国无线电管理条例》
GB 10408.1 / GB 15209	入侵探测器通用技术要求与磁开关入侵探测器专项要求（以干簧管作为开关元件）；GB 15209-2006自2026年3月1日起整合并入GB 10408-2025	磁开关本体的功能、环境适应性与安全要求；其无线通讯模块的发射频率应符合314~316MHz、430~432MHz、433.00~434.79MHz、779~787MHz等规定
CISPR 32 / GB/T 9254	多媒体设备的辐射骚扰与传导骚扰发射限值	整机发射侧限值依据，避免干扰同一环境中的其他设备

出口欧盟需同时满足RED指令下的射频与EMC协调标准；在中国市场销售则需先完成SRRC型号核准，并符合GB 10408系列与GB 16796的安全要求。

电源入口：电池供电与DC-DC防护

电池供电款更换电池时，人体静电会经电池座触点直接进入整机；有线供电款（5V或12V适配器）在插拔瞬间引入浪涌和EFT。图2为3.7V锂电池接口防护方案：在电池座VBAT+与BAT-之间并联PPTC与ESD/TVS器件，使静电与浪涌能量在进入DC-DC之前被钳位泄放。

图2 3.7V锂电池接口静电浪涌防护方案

器件按4.5V电压档选取，高于锂电池满电电压4.2V，避免漏电流与器件发热：ESD4521CM（4.5V/150pF/±30kV/50A/DFN1006）、SD4581P6W（4.5V/280pF/±30kV/110A/DFN1610）、SD4571D3W（4.5V/500pF/±30kV/130A/SOD-323）以及双通道SD4501P4-3（4.5V/650pF/±30kV/200A/DFN2020-3）。结电容越大、通流能力越强，占板面积也越大；空间受限的纽扣电池款优先DFN1006，需要更高浪涌余量时选SOD-323或DFN2020。

传感前端入口：开关量信号防护

干簧管两线输出、霍尔开关输出与防拆开关均属开关量电平信号：速率低，但走线沿门框敷设、靠近操作者手指，静电耦合概率高。图3为TTL电平信号线的静电保护方案，在靠近后级芯片的入口处并联ESD器件，将放电电流就近泄放到地。

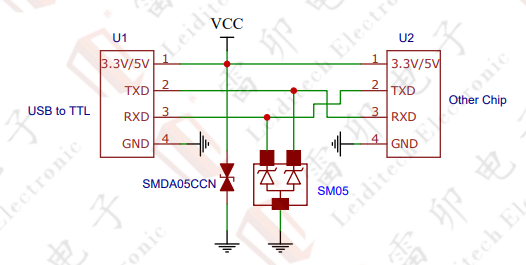

图3 信号线（TTL电平）静电保护方案

可选器件：SMDA05CCN（5V/双向/60pF/±30kV（空气与接触）/30A/DFN1006）与SM05（5V/单向/168pF/±30kV（空气与接触）/30A/双通道/SOT-23）。开关量信号对电容不敏感，选型优先保证钳位电压低、通流能力大；干簧管为无源两线器件，双向器件可覆盖信号线上的两种极性；霍尔元件输出的电源与信号两路需同时覆盖。

数字处理入口：MCU总线与调试口防护

生产烧录与维护调试经UART进行，电量计与MCU之间经I2C通信，部分平台还会经SPI外接存储，这些端口在生产与售后环节均属带电插拔场景。图4为MCU串口UART集成式静电保护方案：单颗四通道器件覆盖VCC、TXD、RXD等引脚，满足IEC 61000-4-2等级4（接触放电±8kV、空气放电±15kV）。

图4 MCU串口UART集成式静电保护方案

可选器件：ULC3304P10（3.3V/单向/0.45pF/±20kV/4A/4通道/DFN2510-10）与ULC0524P（5V/单向/0.8pF/±30kV（空气）±25kV（接触）/5A/4通道/DFN2510P10），两款器件的承受能力都高于上述等级4要求。集成式器件可减少占板面积并统一回流焊工艺；3.3V与5V系统需按电压档区分，避免欠压误动作或出现保护盲区。

无线天线入口：两级防护架构

天线是整机的射频端口，也是静电与感应浪涌的第一落点，户外安装或金属门窗环境下耦合概率更高。图5为NB-IoT天线防护方案，采用两级架构：前级气体放电管（GDT）泄放大能量浪涌，经隔直电容隔离射频直流工作点，后级超低结电容ESD二极管保护射频模块。

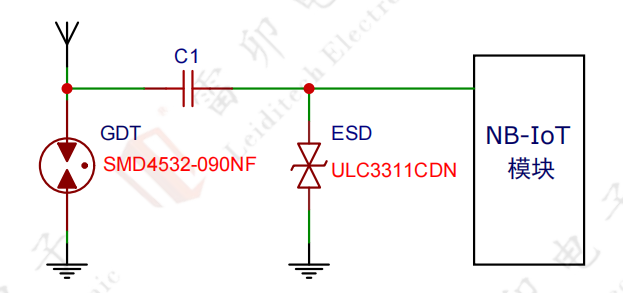

图5 NB-IoT天线静电浪涌保护方案

2.4GHz款（Zigbee、低功耗蓝牙、Wi-Fi）后级可选ULC0511CDN（5V/双向/0.22pF/±30kV/5A/DFN1006）或ULC0542C13（5V/双向/0.13pF/±20kV/3A/DFN1006）；NB-IoT与sub-1GHz款后级选ULC3311CDN（3.3V/双向/0.45pF/±25kV（空气）±20kV（接触）/4A/DFN1006），前级GDT选SMD4532-090NF（90V/双向/2kA/SMD4532）或2R090-5S（90V/双向/5kA/SMD5.5×6）。

这里要留意ESD器件的结电容，它直接影响天线匹配，2.4GHz频段一般按0.2~0.5pF选取，否则失配损耗会拉低灵敏度；GDT前端必须配合隔直电容，防止直流工作点经放电管泄漏；整机需通过IEC 61000-4-5浪涌测试时，前级GDT不可省略。

防护器件选型总表

接口	典型应用	品牌	推荐型号	关键参数	封装
电池/电源	3.7V锂电池输入	Leiditech	ESD4521CM	4.5V/150pF/±30kV/50A	DFN1006
电池/电源	3.7V锂电池输入	Leiditech	SD4581P6W	4.5V/280pF/±30kV/110A	DFN1610
电池/电源	3.7V锂电池输入	Leiditech	SD4571D3W	4.5V/500pF/±30kV/130A	SOD-323
电池/电源	3.7V锂电池输入	Leiditech	SD4501P4-3	4.5V/650pF/±30kV/200A/2通道	DFN2020-3
传感前端	开关量/防拆信号线	Leiditech	SMDA05CCN	5V/双向/60pF/±30kV/30A	DFN1006
传感前端	开关量/防拆信号线	Leiditech	SM05	5V/单向/168pF/±30kV/30A/2通道	SOT-23
数字处理	3.3V UART/传感器总线	Leiditech	ULC3304P10	3.3V/单向/0.45pF/±20kV/4A/4通道	DFN2510-10
数字处理	5V UART/调试口	Leiditech	ULC0524P	5V/单向/0.8pF/±30kV/±25kV/5A/4通道	DFN2510P10
无线天线	2.4GHz天线ESD	Leiditech	ULC0511CDN	5V/双向/0.22pF/±30kV/5A	DFN1006
无线天线	2.4GHz天线超低容	Leiditech	ULC0542C13	5V/双向/0.13pF/±20kV/3A	DFN1006
无线天线	NB-IoT模块ESD	Leiditech	ULC3311CDN	3.3V/双向/0.45pF/±25kV/±20kV/4A	DFN1006
无线天线	天线前级GDT	Leiditech	SMD4532-090NF	90V/双向/2kA	SMD4532
无线天线	天线前级GDT	Leiditech	2R090-5S	90V/双向/5kA	SMD5.5×6

结语

门窗传感器的EMC设计，说到底是分清电池电源、传感前端、数字处理与无线天线这四个对外入口，再按各自的应力配置器件：电源入口按电池电压档选取ESD/TVS并留足浪涌余量；传感前端与数字口以集成式ESD阵列就近钳位；天线入口采用GDT加超低结电容ESD的两级架构，兼顾大能量泄放与射频完整性。选型时先看标准考核等级，再确认钳位电压、结电容与通流能力是否满足，配合结构设计，误报警、漏报警与器件损坏可控制在量产可接受的水平。

上述防护器件和参考方案由上海雷卯电子（Leiditech）提供，覆盖ESD、TVS到半导体放电管全系列；更多门窗传感器和物联网终端的EMC整改案例与选型技巧，「雷卯EMC小哥」会持续更新。
