IP6565至为芯支持CC/AC/AA双口快充的36W降压SOC芯片

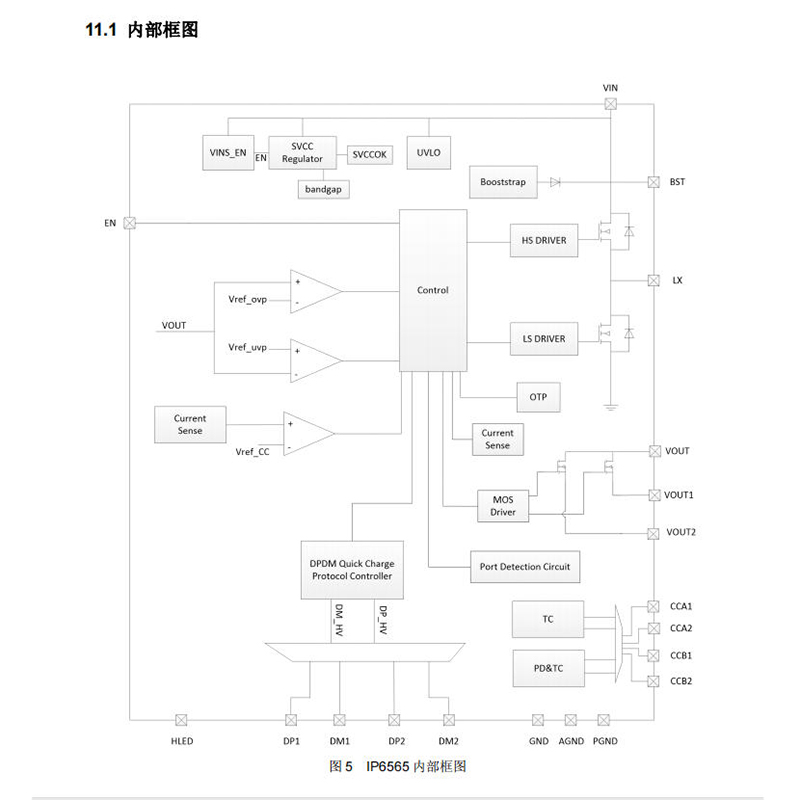

英集芯IP6565是一款专为车载充电器、快充适配器、智能排插等方案设计的降压SOC芯片。集成同步开关的降压转换器，内置功率MOS，减少外围元件数量，简化电路设计。支持Type-C输出接口及PD、QC、FCP/SCP、AFC、BC1.2等主流快充协议，最大输出功率36W，输出电压范围3V至12V，输入电压范围8.2V至32V，适应车载点烟器及宽电压输入场景。支持双USB Type-C、USB Type-C+USB A或双USB A输出组合。集成双口自动插拔检测功能，任意一口均可独立支持快充输出。采用QFN32封装，节省PCB空间，适合小型化设计。

一、技术特点：广泛协议支持与高效转换

1、广泛协议兼容，支持多品牌设备

IP6565支持USB PD3.0（含PPS）、QC2.0/QC3.0、华为FCP/SCP、三星AFC、苹果2.4A等主流快充协议，覆盖iPhone、安卓手机、平板等多种设备。其PPS功能支持3.3V–11V范围内20mV/步进的电压调节，有助于优化充电过程。例如可为三星Galaxy S23 Ultra提供9V/3A约28.95W输出，为iPhone 15 Pro Max提供9V/2.22A约20W输出。

2、同步降压转换，效率与温控兼顾

芯片内置功率MOS管，输入电压范围8.2V–32V，适配车载点烟器及工业电源等场景，输出电压可动态调节于3V–12V。实测24V输入、5V/3A输出时板端转换效率可达92.2%，有助于降低损耗与发热，即使双口同时充电也能保持合理温升

3、双口独立快充，支持多设备同时充电

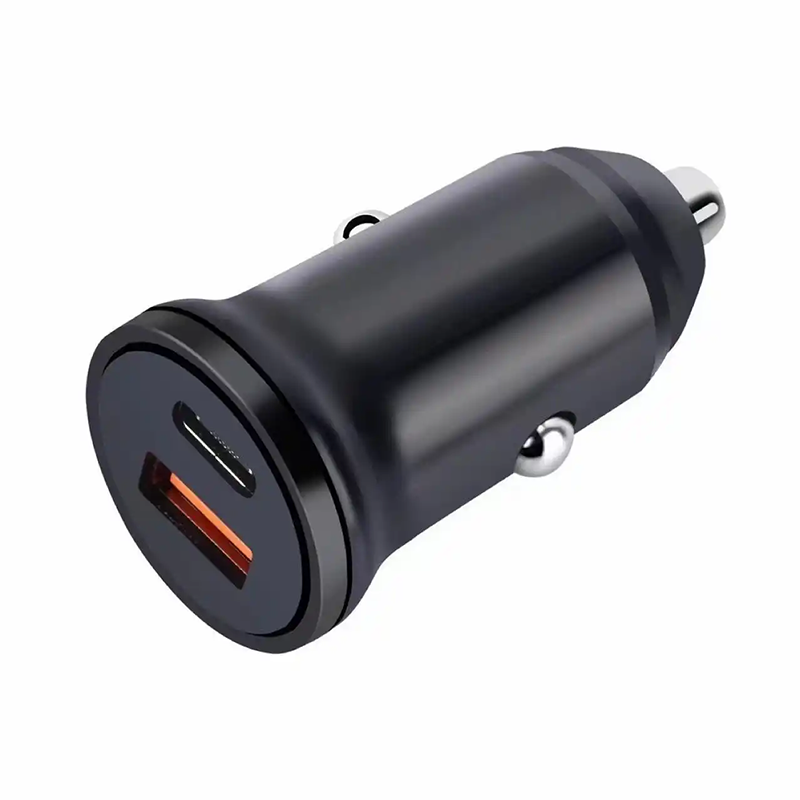

支持双Type‑C、1A1C或双USB‑A配置，具备自动插拔检测功能。单口插入可触发快充，双口同时使用自动切换为5V/3.4A模式。例如在36W双口车充中可同时为iPhone与安卓手机分别提供约20W与16W充电。

二、安全防护：多重机制保障可靠性

1、动态电压调节（CV/CC模式）

芯片根据输出电流自动切换恒压/恒流模式，电流超限时进入恒流状态，防止过载。在PD输出中若遇短路，可快速限制电流保护电路。

2、线损补偿与电气防护

具备可调线损补偿功能，能根据电流提升输出电压，补偿线缆压降。DP/DM/CC引脚支持4KV ESD防护，并集成输入过压/欠压保护、输出短路/过流保护等多重机制。

3、过温保护与宽温工作

内置温度监测，温升过高时自动调节输出功率。工作温度范围-40℃至85℃，适应车载、户外等环境需求。

三、应用场景：覆盖多类场合

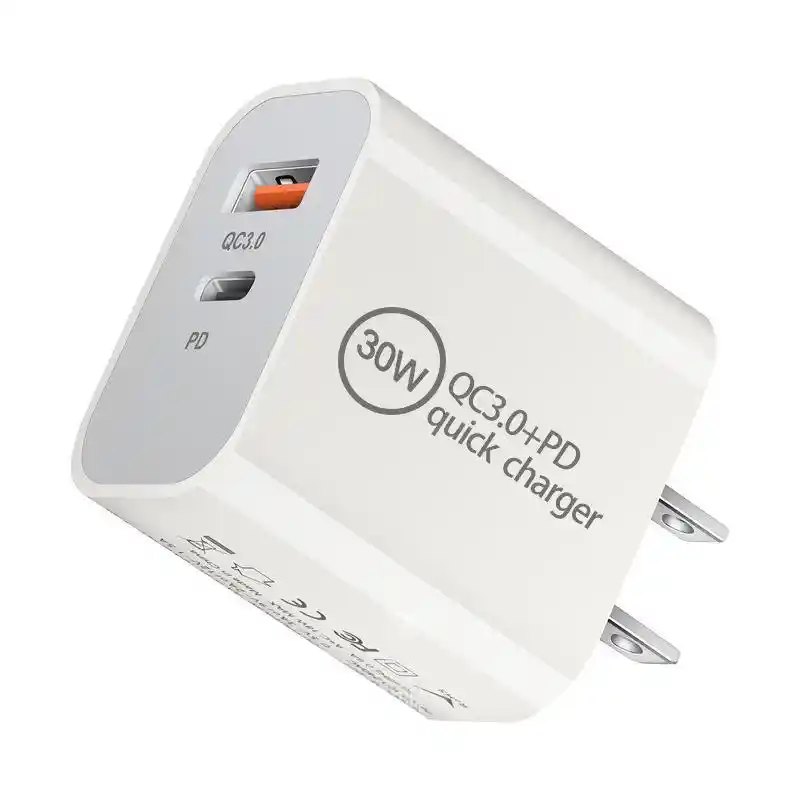

适用于车载充电器、快充适配器、智能排插及协议转接器等场景。在车充中可适应12V/24V电源系统，支持双设备快充；在适配器中可支持20V/1.8A或12V/3A输出，为轻薄笔记本供电；在智能排插中可实现多设备同时快充，并具备插入识别功能。

四、市场表现：成本与性能平衡

高集成设计有助于减少外围元件，降低BOM成本与开发周期。广泛协议兼容支持多市场应用，已通过CE、FCC、RoHS及AEC‑Q100等认证。

五、发展展望

随着USB PD3.1等新标准推广，英集芯已推出更高功率升级型号。IP6565仍将在中功率快充领域发挥重要作用，为车载充电、智能家居、工业电源等提供可靠解决方案。

结语

英集芯IP6565以广泛协议支持、高集成度与全面安全防护，在快充芯片中提供了性能均衡的选择。其技术特点与应用灵活性，助力行业向更高效、安全、智能的方向发展，可视为连接当前需求与未来演进的一款实用产品。
