低功耗蓝牙模块的基本概念和主要分类

什么是低功耗蓝牙模块？

物理构成：低功耗蓝牙模块 = 蓝牙芯片 + 必要的外围电路（晶振、电容等） + 射频部分（天线匹配电路） + 屏蔽盖（防干扰）。这个完整封装让你无需处理复杂的射频设计，拿来就能用。

通俗理解：低功耗蓝牙（BLE）就像是普通蓝牙的“节能版”——它专门为需要长时间运行、电池供电的小设备设计。比如你的智能手环、电子秤、防丢器等，都是靠BLE技术在保持连接的同时，让电池能用几个月甚至几年。

模块 vs 芯片：怎么选？

建议：90%的物联网产品使用模块更划算，省下的开发时间和认证成本远超模块差价。

特殊说明：常规的模块认证如FCC、IC等都要求模块包含完整的射频电路、屏蔽盖及独立的电源，针对不同区域、不同终端产品以及选择不同的实验室是否能引用模块认证都存在一定的差异。为确保认证顺利通过，信驰达建议用户与认证实验室直接对接确认具体要求。

市面上的低功耗蓝牙模块主要分几种？

►按功能分类

透传模块：最常用，像"数据管道"，把蓝牙收到的数据原样传给单片机。用户无需了解蓝牙协议，接线就能用。

主控模块：自带处理能力，能编程逻辑。客户可自行写程序，将芯片内部的内核利用起来，可节省外部MCU，降低成本。比如信驰达RF-BM-2340B1采用TI CC2340R5，自带ARM Cortex-M0+内核，且引出所有的GPIO，既能处理蓝牙通信又能跑用户应用。

信驰达模块按芯片平台分类

以上模块都可以实现透传和自主开发两种需求。

►按接口分类

串口型（UART）：最容易上手，接上就能用，如信驰达RF-BM-2340A1

USB型：直接插电脑，无需额外接口，客户自行开发上位机，如RF-DG-22A

SPI/I2C型：串口传输速率有差异，如RF-BM-2340A2支持SPI透传协议，RF-BM-BG22Ax支持I2C透传协议

信驰达低功耗蓝牙模块接口分类表

►►►

快速上手：BLE透传模块怎么用？

接线超简单（以RF-BM-2340A1）

注意：TX接RX，RX接TX，千万别接反！流控引脚不用时需接地。

上电即用三步法：

· 给模块供电（3.3V，最大电流不要超过模块规格）

· 手机下载蓝牙调试APP（推荐"BLE调试宝"或"nRF Connect"）

· 手机APP搜索并连接模块（默认名称通常是RFSTAR_XXXX）

流控（Flow Control）怎么用？

信驰达模块流控方式（RTS/CTS）（BRTS/BCTS）：

模块RTS/BCTS → MCU CTS

模块CTS/BRTS← MCU RTS

适用模块：RF-BM-BG22A1、RF-BM-2340A1、RF-BM-4044Bx等

蓝牙工作原理深入解析

►广播（Advertising）——从设备喊话

从设备周期性地"喊"：我在这里！我的信息是...

广播包包含：

设备名称（如"RFSTAR_BLE"）

UUID（设备唯一身份证）

信号强度指示

可提供的服务信息

厂商自定义数据

信驰达模块广播设置：

AT+NAME=RF-star123456 // 修改设备名

AT+UART=921600 // 设置串口波特率921600 bps

AT+POWER=0 // 修改发射功率为0 dBm

►扫描（Scanning）——主设备监听

主设备开启"耳朵"，监听周围谁在广播：

扫描结果包含：

所有广播设备的MAC地址

设备名称（如果有）

RSSI信号强度（数值越负，信号越弱）

广播数据包内容

►主从角色与连接拓扑

主设备（Master/Central）：

主动扫描周围的蓝牙设备

发起连接请求

一个主设备可连接多个从设备

典型例子：手机、平板、网关

从设备（Slave/Peripheral）：

广播自己的存在

等待被连接

同一时间只能被一个主设备连接（普通模式下）

典型例子：传感器、手环、信标

主从一体（Central/Peripheral）：

一个设备同时具备主从功能，如：

智能手表（从：连接手机；主：连接耳机）

蓝牙网关（主：连接多个传感器；从：被手机连接配置参数）

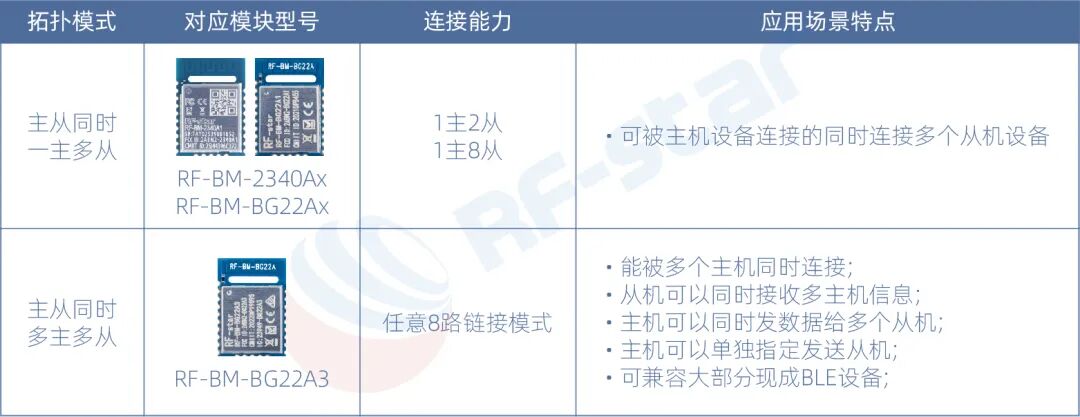

信驰达透传模块支持模式

►建立连接四步曲：

01从设备广播（Advertising）

02主设备扫描并选择目标

03主设备发起连接请求

04双方协商参数 → 连接成功！

►连接参数优化配置

// 连接间隔：影响速度和功耗

AT+ADS=1,1,50// 设置开启可连接广播、间隔为 50 ms 的广播

// 从机延迟：允许跳过的连接事件数

AT+CDL=10,20// 启用 BCTS 脚的功能，并设置延迟时长为 10 ms；设置 BRTS 脚延时时长为 20 ms

// 监控超时：连接断开判断时间

AT+CNT_INTERVAL=16,200// 设备当前连接间隔为 20 ms（16*1.25 ms）,连接监督超时为 2000 ms

信驰达透传蓝牙模块选型表

常见问题速查

Q1模块搜不到？

检查1：确认模块是否处于广播模式（STATE引脚可指示）

检查2：电源是否稳定3.3 V，电流是否足够（≥20 mA）

检查3：模块可能已处于连接状态（连接时不广播）

检查4：天线是否完好，模块是否在金属外壳内（信号屏蔽）

Q2连接经常断开？

解决1：增加监控超时时间

解决2：检查电源是否被干扰（示波器看纹波）

解决3：可能距离太远或有障碍物（测试空旷环境）

解决4：调整连接间隔（间隔太小可能不稳定）

Q3智慧城市与公用事业

解决1：降低波特率（从115200降到9600试试）

解决2：检查设备流控功能（连接BRTS/BCTS，CTS/RTS引脚）

解决3：检查接线是否松动（重新焊接）

解决4：减少单次发送数据量（分包发送）

马上动手试试吧！

最简单的入门实验：

所需材料：

信驰达RF-BM-2340A1或RF-BM-BG22A1模块 ×1

RF-BT02开发板 ×1

USB数据线 ×1

杜邦线若干

记住：BLE透传模块的使用并不难，关键是动手试错。大多数问题都是接线、供电或模式设置不对。信驰达模块都提供详细的技术文档和部分MCU示例代码，遇到问题时：

· 查阅模块透传协议手册及开发底板手册

· 使用AT指令测试模块状态

· 联系技术支持（info@szrfstar.com）

保持耐心，从简单透传开始，逐步深入理解蓝牙协议，你很快就能掌握BLE开发的精髓！
