【新品】别再为无线调试焊底板了！E28-2G4TBX-01系列：全引脚引出+模式跳线，拿来就用

无线模块开发调试难？

选型适配烦？

模式配置乱？

E28-2G4TBX-01 系列开发测试板——亿佰特为2.4GHz无线模块量身打造的“一站式评估平台”。小功率（TBL-01）、中功率（TBM-01）、大功率（TBH-01）三款齐发，将模块所有引脚引出，配上指示灯与模式跳线，让开发测试化繁为简，一板搞定。

---

三大核心价值，解决开发痛点

全系覆盖，选型无忧

• 提供三款开发板，精准适配不同功率模块：

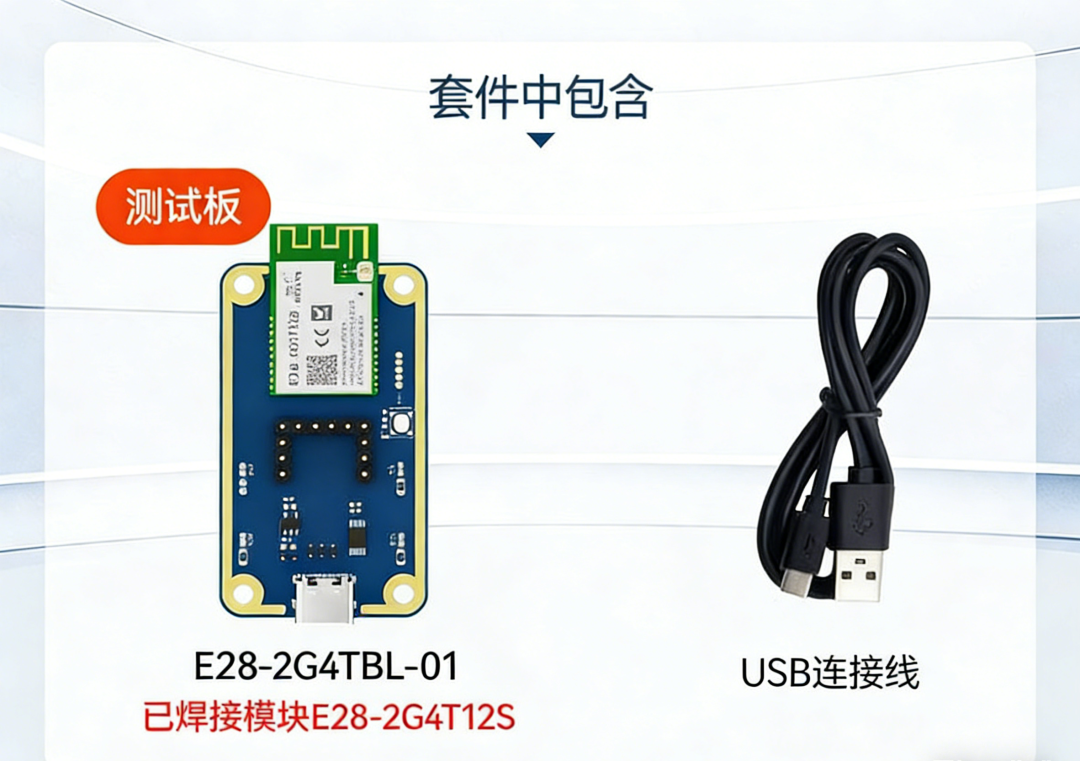

  • E28-2G4TBL-01：搭载E28-2G4T12S小功率模块
  • E28-2G4TBM-01：搭载E28-2G4T20SX中功率模块
  • E28-2G4TBH-01：搭载E28-2G4T27SX大功率模块
• 开发优势：一套硬件设计，覆盖三种功率等级评估，无需重复开发底板，选型对比更直观。

模式可配，上手即测

• 通过跳线帽即可轻松切换五大核心模式：
  • 模式0（传输模式）：M1/M0短接，数据透传测试
  • 模式1（RSSI模式）：仅M1短接，实时输出信道信号强度
  • 模式3（配置模式）：全部悬空，通过AT指令配置模块参数
  • 模式4（低功耗模式）：仅M2短接，评估功耗表现

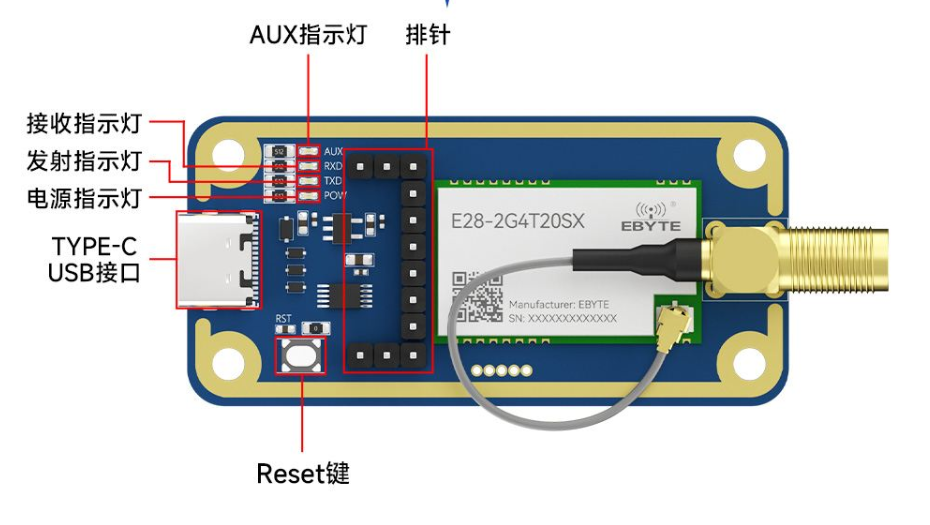

• 状态可视：板上集成电源灯、AUX指示灯、收发指示灯，工作状态一目了然。

接口丰富，开发友好

• TYPE-C USB接口：直接连接PC，供电通信二合一
• 全引脚引出：模块所有可用管脚通过排针引出，方便连接外设或逻辑分析仪
• 独立复位按键：一键重启，快速恢复测试状态
• 天线可选：TBH-01和TBM-01配备SMA天线接口，便于更换不同增益天线进行距离测试。

---

三款开发板规格速览

型号	适配模块	板载模块特点	尺寸	天线接口
E28-2G4TBL-01	E28-2G4T12S	小功率串口模块	60×34mm	板载/无
E28-2G4TBM-01	E28-2G4T20SX	中功率串口模块	58×28mm	SMA
E28-2G4TBH-01	E28-2G4T27SX	大功率串口模块	80×45mm	SMA

共性优势：

• 三种调制：均支持LoRa/FLRC/GFSK，适应不同速率与距离需求
• 工业级：工作温度-40℃ ~ +85℃
• 机贴工艺：保证批量一致性与可靠性

---

快速上手三步走

1. 连接：通过TYPE-C线连接开发板与电脑，电源灯亮起。
2. 设模式：参考手册模式图，按需插拔跳线帽设定工作模式。

• 想测透传？跳线帽插M1/M0，进入模式0。
• 想配参数？拔掉所有跳线帽，进入模式3。

• 开始测试：打开串口助手，选择对应COM口，即可进行无线数据收发或参数配置。

---

为什么选择E28-2G4TBX-01系列？

它不仅仅是一块测试板，更是您开启2.4GHz无线开发的“金钥匙”：

• 对于硬件工程师：无需设计底板，直接验证模块射频性能与外围电路。
• 对于软件工程师：引脚全引出，方便连接调试工具，快速编写与验证通信协议。
• 对于选型决策者：小、中、大功率三板对比，实地测试通信距离与功耗，为项目选择最合适的模块。

让模块评估告别“盲人摸象”，每一次测试都精准高效。
