三通道七位半直流电压表-电芯OCV测试及分选高性价比方案

一、锂电池生产中的ocv1,ocv2,ocv3,ocv4分别是什么目的

在锂电池的生产流程中，每个阶段的电压参数检测都关乎到产品合格率及安全性能，以下将剖析生产过程各环节中OCⅤ的应用。

卷芯组装成电池后首次开路电压测量记为 OCV1。需要核实未注入电解液前的极片状态是否造成自放电。电压突降过大可能存在内部颗粒穿透隔膜的硬短路现象。实际案例操作中发现某批次测量值普遍低于正常电压0.18V左右，追踪原因系阳极涂布过程中粉尘失控造成隔膜孔洞。

完成电芯注入电解液与封口工序需二次测试记为 OCV2。正常经浸润24小时电池达到电解液渗透平衡,电压会升到稳定区间。生产线案例表明电压持续低于上限5％的单元格经拆解检测发现极耳焊接偏移导致有效接触面缺失，此类问题必须剔除以防成品率损失。特别需要控制恒湿恒湿环境中两小时静置后的测定时间误差。

关键工艺化成过程中的 OCV3 监控有独特意义。SEI膜形成后期电芯将经历12小时充放电脉冲处理。在第五工站的案例里有电池经历6个充放电周期后维持电压飘忽1mⅤ范围内持续波动，检测发现导电剂浆料搅拌温度偏差引起的膜电阻不均。这里检测精度要求高达±0.01V的电压计配校。

终检端的 OCV4 侧重自放电量化分析,常规是电池活化后放在23℃±0.5℃的环境仓24小时记录差值。厂区实测数据里剔除数值变化超过8mⅤ的批次,追溯发现集流体边缘毛刺未被激光处理完整导致的隐蔽性析锂短路。经验显示这工序可为仓库储放三个月后的循环效率提供预判基准。

二、OCV测试参数

1. 正负极电位测试，主要观察正负极绝缘不良情况。

1. 外装电位测试

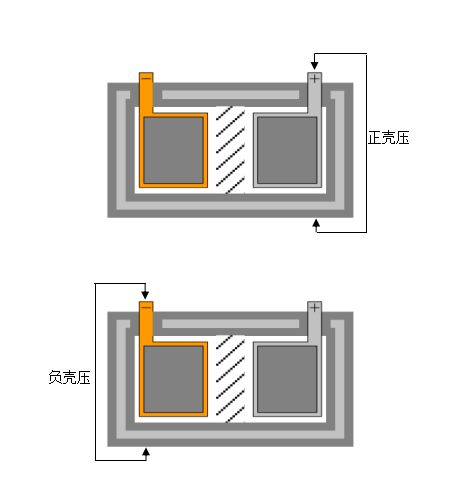

主要测量电池负极与外壳的负壳压、电池正极与外壳正壳压，一般观测到的电压值只要接近于 0 V 那么电池就被认为是良品

三、市场主要检测手段

当前，制造商/集成商通常使用1台IR设备+3台DMM/DCVM完成软包电池上述检测，这种检测方法搭建难度偏大，成本较高，由于采用的设备较多，对产线面积占用也比较大，仪表布局困难。

四、思林杰电芯OCV测试解决方案

• 3通道电压信号同步检测

采用1台DCV7503替代3台DMM/DCVM同时完成3路电压信号同步检测，隔离保证OCV、正壳压和负壳压测量相互独立，互不影响；同步既能大幅缩短测试时间，提高产线节拍，又能同一时间点采集的所有参数，更能真实反映电芯在该时刻的状态。

• 高精度直流电压测试

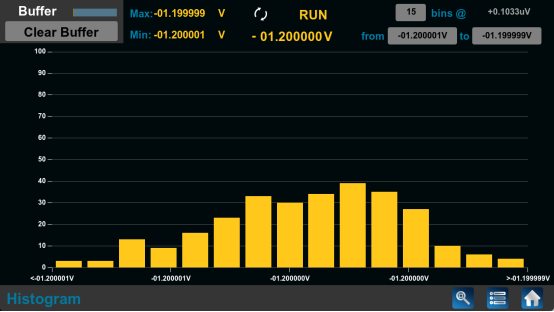

配置20V量程的七位半直流电压采集，每通道直流电压精度为18ppm＊读数±20μV，同步采集环境温度，利用温度数据对电压测量值进行补偿校准，随着环境温度升高或降低，保证测量微弱电压的精确度。高精度测量保证电芯精准分选，将性能高度一致的电芯编入同一模组，保证一致性​，提高模组性能及寿命。

• 直流电压高速测量和测量值的存储

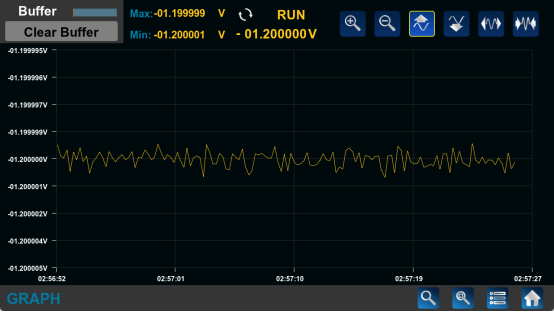

DCV7503最快测量速度为0.1ms（0.005NPLC）毫秒级采样，保持1分钟连续记录，有利于捕获全量的瞬时直流电压波动。

• 配置程控指令（SCPI）

在国家工业4.0的推动下，生产企业全面进入了智能制造时代，DCV7503配置了USB+LAN+RS232C三合一接口，提供了完整的SCPI指令集，用户可以配置自动夹具实现自动化测试。
