看不见的“电流听诊器”：霍尔传感器，如何守护电力系统的脉搏？

在光伏电站、储能系统、充电桩和工业设备的配电回路里，有一类特殊的“电力听诊器"——霍尔电流传感器。它们藏在配电柜、设备机箱的角落，默默监测着每一缕电流的脉动，为设备的稳定运行、安全防护提供关键数据支撑。

很多人听过“电流互感器"，却对霍尔传感器知之甚少。它们究竟有什么区别？开环、闭环、直流漏电流传感器，又分别适合哪些场景？今天就带大家一起读懂这类“隐形卫士"的价值。

一、从“电流互感器"到“霍尔传感器"：两种不同的电流测量思路

在交流配电系统中，传统的电磁式电流互感器（CT）应用广泛，它依靠电磁感应原理，把一次侧的大电流按比例转换成二次侧的标准小电流信号。但当场景延伸到直流系统、变频回路、高动态响应需求的场合时，传统CT的局限性就显现出来了：它无法直接测量直流电流，且在宽频、瞬态电流的捕捉上表现不佳。

霍尔电流传感器，正是为了填补这些空白而生的技术方案。它基于霍尔效应工作：当电流穿过传感器的磁路时，会在霍尔元件上产生一个与电流成正比的电压信号，经过内部电路处理后，输出标准的模拟量信号（如4-20mA、0-5V）。

和传统CT相比，霍尔传感器的优势非常明显：

既能测交流，也能直接测直流，甚至可以捕捉包含交直流分量的复杂电流波形；

响应速度快，能精准捕捉瞬态电流变化，适合保护和控制场景；

隔离性能好，一次侧与二次侧电气隔离，避免高压串扰风险。

二、开环vs闭环：两种主流霍尔传感器，各有侧重

安科瑞的霍尔传感器系列，最核心的两类就是开环型（AHKC）和闭环型（AHBC），它们的工作原理和适用场景有明显区别，很多用户在选型时容易混淆。

1.AHKC开环型霍尔电流传感器：高性价比的通用之选

开环型霍尔传感器的结构相对简单，电流产生的磁场直接作用于霍尔元件，经过放大后输出信号。

核心特点：成本适中、结构紧凑、安装便捷，支持导轨或面板安装，有方形和圆形窗口可选，适配不同规格的母线和电缆。

性能表现：精度和响应速度能满足大多数常规工业场景的需求，比如普通变频器、UPS电源、充电桩的电流监测。

适用场景：对成本敏感、动态响应要求不的场合，如光伏逆变器、储能变流器的常规电流采集、工业电机的电流监测。

2.AHBC闭环型霍尔电流传感器：高精度、高动态的性能之选

闭环型（也叫磁平衡式）霍尔传感器，在开环的基础上增加了反馈绕组，通过反馈电流产生的磁场抵消被测电流的磁场，让磁路始终处于零磁通状态。

核心特点：精度更高、线性度更好、响应速度极快，带宽更宽，能真实还原电流的波形细节，误差和温漂都控制得非常低。

性能表现：相比开环型，闭环型在瞬态电流、高频分量的捕捉上表现更出色，适合对控制精度和保护可靠性要求高的场景。

适用场景：新能源汽车OBC、高精度伺服驱动器、光伏/储能变流器的闭环控制、医疗设备电源、实验室精密电源等对电流控制要求严苛的场合。

简单来说：开环型是“够用就好"的高性价比方案，闭环型则是“追求"的高精度方案，用户可以根据项目的精度、响应速度和成本需求，灵活选择。

三、AHLC直流漏电流传感器：守护直流系统安全的“漏电流侦察兵"

在光伏电站、储能系统、直流充电桩等直流配电场景中，漏电故障是引发火灾、设备损坏的重要隐患。而传统的剩余电流互感器，大多只能检测交流漏电流，对直流漏电流无能为力，这时候就需要**直流漏电流传感器（AHLC）**登场了。

直流漏电流传感器的核心作用，是监测直流回路中的微小漏电流。它通过采集相线与中性线的电流矢量和，当回路发生接地故障、绝缘下降时，漏电流会被传感器精准捕捉，并输出信号给保护装置，实现漏电保护或火灾预警。

典型场景：光伏直流汇流箱、储能电池柜、直流充电桩、数据中心直流配电系统、工业直流电源的漏电监测。

关键价值：解决了直流系统漏电无法被传统设备监测的痛点，填补直流配电安全防护的空白，是新能源直流系统安全运行的重要保障。

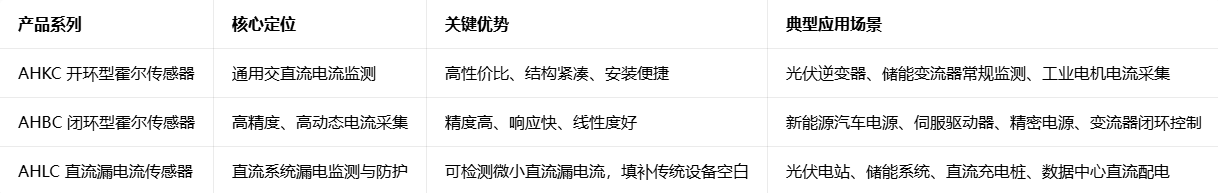

四、一张表分清三类传感器的核心差异

五、选对传感器，是电力系统安全稳定的第一步

很多用户在选型时，只关注量程是否匹配，却忽略了传感器的类型、精度、响应速度与场景的适配性，导致后期出现数据不准、保护误动/拒动等问题，反而增加了项目的运维成本和安全隐患。

安科瑞霍尔电流传感器系列，从通用开环到高精度闭环，从常规电流监测到直流漏电流防护，形成了完整的产品矩阵，覆盖了新能源、工业自动化、电力电子等多个领域的电流监测需求。

这些藏在设备里的“电流听诊器"，虽然不起眼，却默默守护着每一条回路的电流安全，让电力系统的运行数据更精准、控制更可靠、防护更全面。
