一、项目背景

某制造业车间自动化控制系统采用西门子300PLC（型号CPU 315-2PN/DP）作为核心控制器，负责车间生产线的启停、参数调节及故障反馈等核心功能。随着生产智能化升级，原有控制系统出现诸多通信瓶颈，严重影响生产效率与运维便捷性，最终采用捷米特ETH-S7300-JM01 Plus直通型以太网处理器，彻底解决通信难题，实现系统高效稳定运行。

二、项目痛点

1.异构PLC通信壁垒：车间新增西门子1200PLC（型号CPU 1214C）负责辅助工序控制，原有西门子300PLC无法与该以太网PLC实现数据交互，导致两道工序的生产参数无法同步，需人工手动录入参数，不仅耗时费力，还易出现数据误差，引发生产质量问题。

2.上位机监控失效：西门子300PLC自带接口无法直接与上位监控系统（WinCC）建立稳定连接，运维人员无法远程实时监控PLC运行状态、生产参数及故障信息，只能到现场巡检排查，一旦出现设备故障，无法及时响应，导致生产线停机，增加生产损耗。

3.触摸屏兼容性差：原有控制系统的触摸屏仅支持特定品牌，若需更换或新增触摸屏（如昆仑通态、威纶通），无法与西门子300PLC正常连接，限制了设备升级灵活性，且维护成本偏高。

4.设备组网繁琐：车间其他ModbusTCP协议设备（如变频器、温度采集模块）无法与西门子300PLC互联互通，无法实现集中控制与数据汇总，系统智能化程度低。

三、解决方案

针对上述痛点，结合项目实际需求，选用捷米特ETH-S7300-JM01 Plus直通型以太网处理器（品牌：捷米特，型号：ETH-S7300-JM01 Plus），作为西门子300PLC与各类设备、上位系统的通信桥梁，具体实施如下：

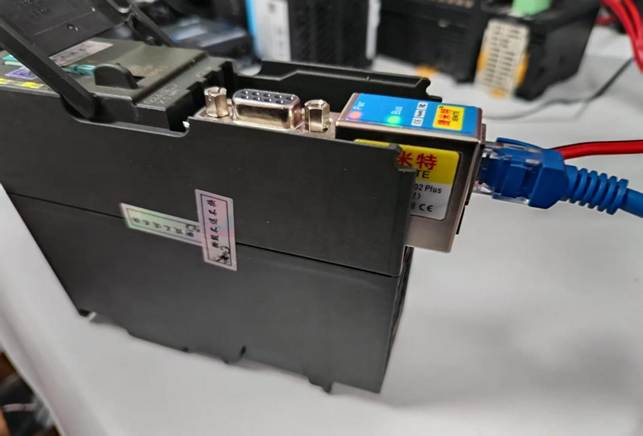

1.硬件连接：将捷米特ETH-S7300-JM01 Plus模块直接与西门子300PLC（CPU 315-2PN/DP）的通信接口对接，模块网口通过工业以太网与西门子1200PLC（CPU 1214C）、上位监控系统（WinCC）及ModbusTCP协议设备（变频器、温度采集模块）连接；模块顶端九针口接入昆仑通态触摸屏，完成硬件组网。

2.参数配置：通过捷米特NetDevice配置软件（V1013版本以上），搜索并连接ETH-S7300-JM01 Plus模块，设置模块网口支持ModbusTCP协议，匹配西门子300PLC与1200PLC的IP地址（确保同一网段），配置数据交换命令，实现两者数据双向交互；同时设置九针口通信参数，适配触摸屏协议，确保触摸屏与PLC正常通信；配置上位机监控参数，实现WinCC与PLC的实时数据传输。

四、产品核心亮点体现

1.触摸屏全兼容：模块顶端九针口支持所有品牌触摸屏（如昆仑通态、威纶通、台达等），无需额外适配驱动，直接连接即可实现参数设置、状态监控，解决了原有触摸屏兼容性差的问题，提升设备升级灵活性。

2. ModbusTCP协议支持：网口内置ModbusTCP协议，可直接连接各类支持该协议的PLC设备（如西门子1200PLC）、变频器、传感器等，实现多设备互联互通，无需复杂编程，降低组网难度。

3.直通型设计：模块采用直通型架构，无需占用PLC编程口，不影响PLC原有程序运行，同时支持编程软件、上位机、触摸屏同时与PLC通信，互不干扰，保障系统稳定运行。

4.配置便捷：通过专用NetDevice软件即可完成所有参数配置，支持快速搜索设备、参数下载、状态诊断，运维人员无需专业编程知识，即可完成部署与调试。

五、应用前后对比

对比项	应用前	应用后（捷米特 ETH‑S7300‑JM01 Plus）
异构 PLC通信	西门子 300PLC与 1200PLC无法交互，人工录入参数，误差大	实现两者实时数据双向交互，参数自动同步，无误差
上位机监控	无法远程监控，需现场巡检，故障响应慢	上位机（WinCC）实时监控 PLC运行状态，故障及时报警，响应时间≤1s
触摸屏适配	仅支持特定品牌，升级维护不便	兼容所有品牌触摸屏，更换、新增便捷，降低维护成本
设备组网	ModbusTCP设备无法互联互通，智能化程度低	所有 ModbusTCP设备集中组网，实现集中控制与数据汇总
运维效率	人工巡检，耗时费力，停机损耗大	远程监控 +故障报警，运维效率提升 60%，停机时间减少 80%
