在驱动泵、阀、电机、电磁铁、加热器、风扇等负载时，工程师往往需要：

实时知道负载电流（用于堵转检测、空载识别、功率控制）

故障发生时立即上报（短路、过载、开路等，无需 MCU 轮询）

关机状态下也能诊断负载是否开路（线束脱落、负载损坏）

过流、过温保护不依赖外围元件的精度与响应速度

这些需求广泛存在于工业自动化、智能家居、清洁市场、医疗设备、机器人等领域。而传统 PMOS 方案即使不断增加外围电路，上述目标仍然难以实现。

— 6-Pin 超级PMOS解决方案 —

— WS 6-Pin 方案优势 —

— 产品选型表（6-Pin） —

* 更多型号请参考产品数据手册。

— 典型应用场景 —

智能家居：电动窗帘、空气净化器电机（实时电流监控 + 堵转上报）

服务机器人：行走电机驱动（离线诊断线束是否脱落）

高端电动工具：无刷电钻、割草机（过载保护 + 电流反馈）

服务器风扇：转速监控 + 故障上报（无需额外传感器）

— 测试波形图 —

测试一

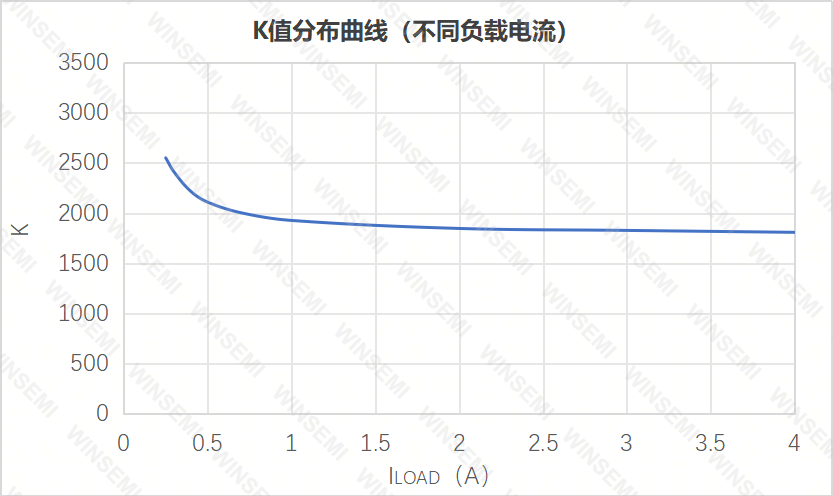

电流采样输出与负载电流的线性曲线

展示：IS电流采样脚的电压随负载电流线性变化，误差范围可控。

对比：传统 PMOS 需外置采样电阻+运放，引入额外误差与压降。

测试二

Fault（ST）引脚在触发保护时的状态反馈

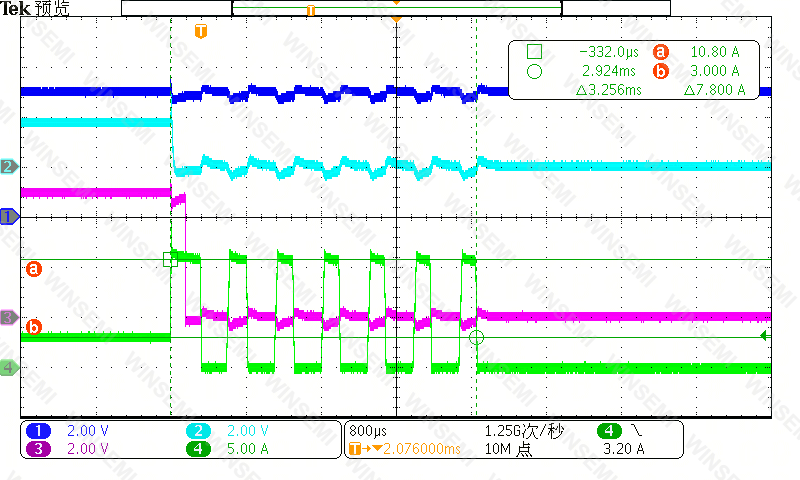

正常带载3A，当负载电流增大至10A，此时会触发过流保护：ST状态高电平变为低电平；若过流状态持续存在，累计达到7次脉冲，芯片会Latch；此时需要IN重新使能来激活。

通道说明：

CH1:INCH2:IS

CH3:STCH4:ILOAD

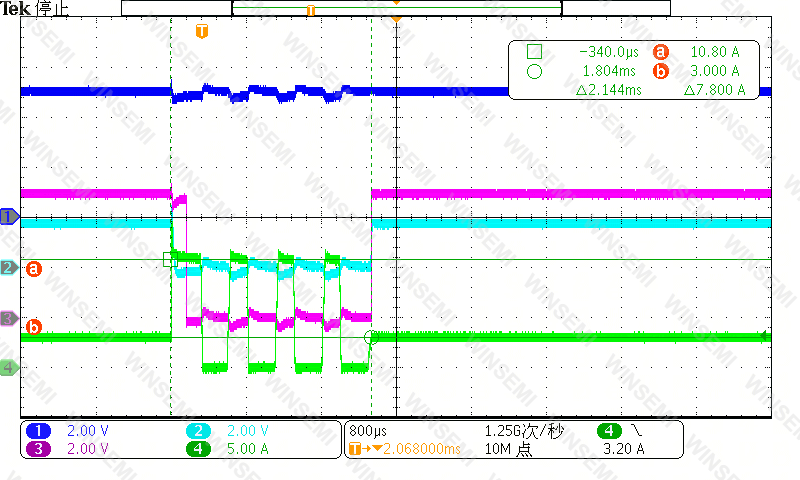

正常带载3A，当负载电流增大至10A，此时会触发过流保护：ST状态高电平变为低电平；在芯片Latch之前，若过流状态解除，芯片会重新恢复到正常工作状态，ST状态由低电平被上拉至高电平。

通道说明：

CH1:INCH2:IS

CH3:STCH4:ILOAD

*以上波形数据来自实验室典型测试，实际表现以数据手册为准。

6-Pin 方案不是简单地在 PMOS 外围堆一堆电路，而是从芯片底层把保护、诊断、采样能力一体化集成：保护是根源的、故障是主动上报的、诊断是离线的、感知是精准的。如果您正在被传统方案的“补丁式”设计困扰，不妨试试这颗芯片。

下一期我们将介绍 5-Pin 方案。
