XD9000是Profinet总线耦合器，单个耦合器最多可扩展32个I/O模块！本文将详细介绍如何在SIMATIC Manager中配置插片式远程 I/O模块的Profinet总线耦合器，帮助您更好地应用这一技术。
Profinet总线耦合器XD9000
一、SIMATIC Manager软件组态步骤：
1、创建工程；更改电脑IP地址
Profinet总线耦合器XD9000
2. 在菜单栏中创建新工程
Profinet总线耦合器XD9000
3.根据所需改变工程名和地址
Profinet总线耦合器XD9000
4.添加所用plc，此处以s7-300为例
Profinet总线耦合器XD9000
5.选择硬件
Profinet总线耦合器XD9000
6. 添加导轨
Profinet总线耦合器XD9000

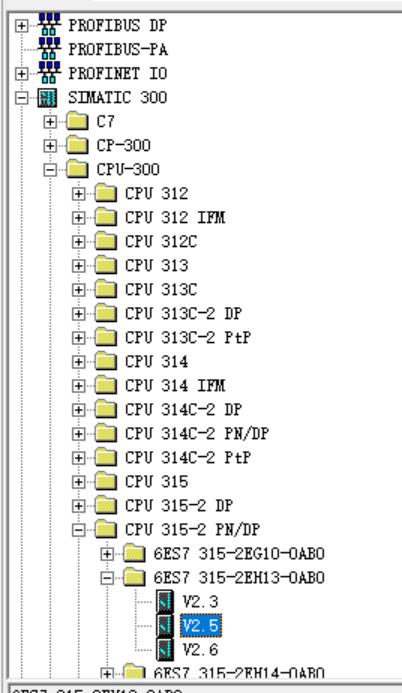

7. 选择相应的PLC型号，此处以十s7-300为例
Profinet总线耦合器XD9000
二、添加GSD文件
1、选择Install GSD
Profinet总线耦合器XD9000
2、根据路径选择GSD文件，选择Install
Profinet总线耦合器XD9000
3、 添加成功可在硬件目录找到相应模块
Profinet总线耦合器XD9000
三、TCP/IP下载
1、选项，选择Set PG/PC
Profinet总线耦合器XD9000
2、选择RXDltek Gaming 2.5GbE Family Controller.TcpiP.Auto.1 ，点确定
Profinet总线耦合器XD9000
3、打开硬件组态，双击PN-IO，查看网络地址192.168.0.1
4、选择Properties，点击New
Profinet总线耦合器XD9000
四、组态
1、将XD9000拖至PROFINET IO处
Profinet总线耦合器XD9000
2、将要添加的模块拖到对应位置
3、点击下载
Profinet总线耦合器XD9000
4、后续弹框均点OK
Profinet总线耦合器XD9000
五、输出XD2008
Profinet总线耦合器XD9000
1、建立变量表
2、打开变量表
Profinet总线耦合器XD9000

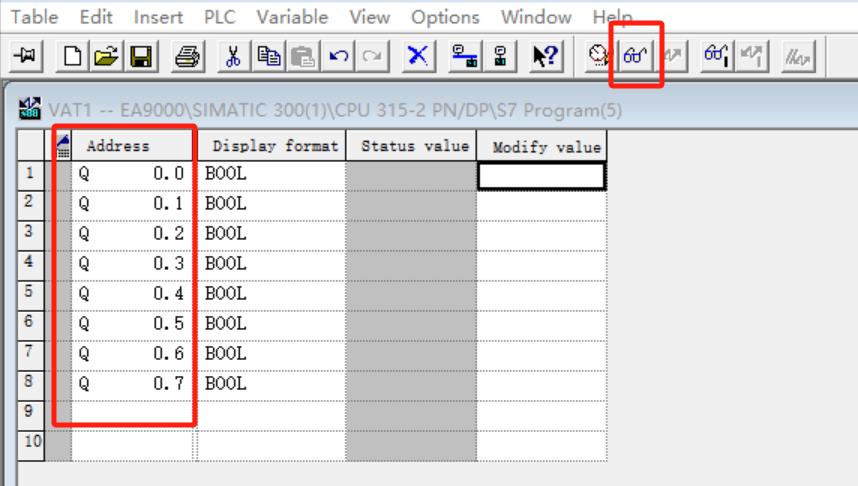

3、建立相应变量，并在线监视
Profinet总线耦合器XD9000
4、在Modify value中改值，点击Modify Variable更改，对应通道灯亮，输出电压
Profinet总线耦合器XD9000
5、XD9000 指示灯定义表，ProfiNet 耦合器模块的指示灯位于模块的前面板上，如图5-1 ProfiNet 耦合器模块指示灯所示：
Profinet总线耦合器XD9000
图 5-1 XD9000指示灯
指示灯含义
| 编号 | 指示灯 | 说明 | 颜色 | 状态 | 含义 |
| 1 | PWR | 系统电源指示灯 | 绿色 | 亮 | 电源正常 |
| 灭 | 系统电源未接或电源故障 | ||||
| 2 | SYS | 系统指示灯 | 绿色 | 以1Hz的频率闪烁 | 扫描正常 |
| 以3-5HZ的频率闪烁 | 扫描从站时，部分或全部从站丢失 | ||||
| 3 | Run | 运行指示灯 | 绿色 | 亮 | 从站处于运行状态 |
| 灭 | 从站未运行 | ||||
| 4 | SF | 红色 | 亮 | Profinet 诊断存在 | |
| 灭 | 没有Profinet 诊断 | ||||
| 4 | BF | 红色 | 亮 | 没有可用的链接状态 | |
| 闪烁 | 链接状态好；没有通信链接PROFINET IO-Controller | ||||
| 灭 | Profinet IO-Controller 有一个不活跃的沟通链接道这个 PROFINET IO 设备 |
表 5‑2 Profinet适配器模块的指示灯说明
Profinet总线耦合器XD9000
Profinet总线指示灯的闪烁速
六、组态实物图
以下展示了组态XD9000搭配2016+2016+1116+XD4004模块下，正常和异常的两种状况
组态正常

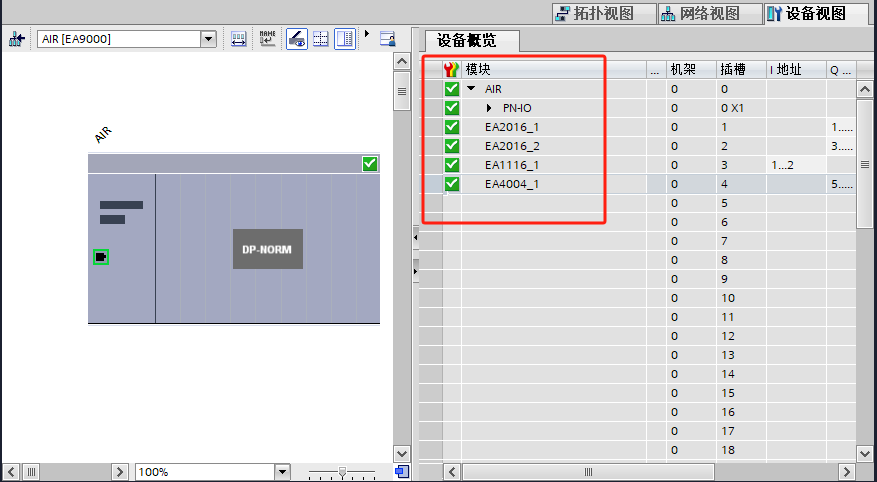

1.下载成功，转至在线情况下，IO模块前会出现绿色√状态，且XD9000耦合器SYS灯约1s闪烁一次，Run灯常亮。步骤如下
Profinet总线耦合器XD9000
图6-1 XD9000组态正常信息
Profinet总线耦合器XD9000
图6-2 XD9000组态正常
组态异常
2.取走XD4004模块，IO模块前会出现报错信息，且XD9000耦合器 SYS灯会持续闪烁,SF会报红灯
图6-3 XD9000组态报警信息
Profinet总线耦合器XD9000
6-4 XD9000组态异常
