UV三防漆：性能特点与精密涂覆工艺解析

UV三防漆作为一种高性能保护涂层，凭借固化速度快、防护性能好的特点，应用十分广泛。UV三防漆的施工并非简单涂刷，而是一个系统化过程：首先进行基板清洁，完全去除电路板表面的油脂、灰尘与离子污染物，让UV三防漆能牢牢附着在电路板上；随后进入涂覆施工，常用方法包括选择性喷涂、整板喷涂或浸涂。这几张方法中高精度选择性喷涂通过程序控制，可准确覆盖需要保护的焊点与元件，同时避开连接器、测试点等部位，在生产中应用很广泛。



涂覆完成后，进入固化阶段。被涂覆工件送入装有特定波长（通常为365nm或395nm）紫外光源的固化设备中。UV三防漆液中的光引发剂吸收紫外线能量后，迅速分解产生活性自由基或阳离子，从而引发涂层中树脂单体和预聚物发生链式聚合反应。这一反应在数秒至数十秒内，将液态涂层转化为一层致密、交联的三维网状固态薄膜。这个过程叫光固化或UV固化。

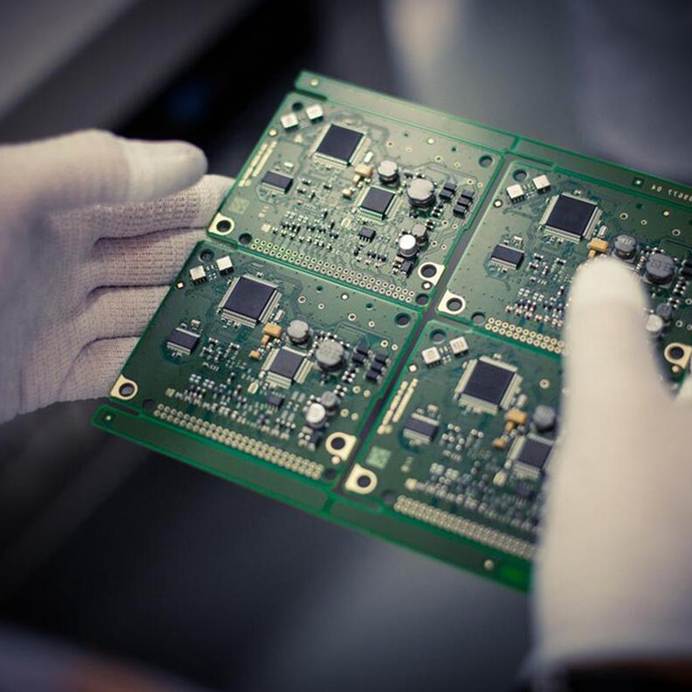

uv三防漆，电路板三防漆，电子三防漆

固化条件的三要素

固化效果不仅取决于时间，而是由三个关键参数共同控制：

紫外线强度：光源的输出能量，直接影响反应速率与深度；

曝光时间：工件接受紫外线照射的时长，需与强度配合以确保反应充分；

光谱匹配：紫外光源波长需与光引发剂的最佳吸收波段匹配。

现代生产线通过精确控制传送带速度、光源功率及固化环境，确保参数稳定，实现涂层表干与硬化的同步快速完成。整个过程无溶剂挥发，兼具高效与环保。

uv三防漆，电路板三防漆，电子三防漆

固化完成后，涂层需经过严格检验，以确保防护性能可靠。常见测试包括测量涂层厚度是否均匀达标、进行百格附着力测试评估结合强度，以及将样板置于恒温恒湿箱或盐雾试验箱中，模拟恶劣环境以验证长期防护可靠性。

uv三防漆，电路板三防漆，电子三防漆

UV三防漆的固化工艺，融合了材料化学、光学与精密控制技术。该工艺高效、低能耗、无污染，契合现代电子制造对效率与环保的双重要求。通过精准控制的光化学反应，UV三防漆为电子产品构建了一层坚固、可靠且隐形的防护屏障，是保障电子设备在复杂环境中稳定耐久运行的关键技术之一。
