标准化管控 + 智慧监测，构建校园用电安全体系

基于安科瑞智慧用电管理云平台及学校场景专项适配经验，结合无锡市南湖中学成功案例，针对学校末端用电回路密集、空间紧凑、需保障教学连续性的核心需求，打造 “全维度监测 + 快速响应 + 便捷运维” 的安全用电解决方案，实现用电风险提前预警、故障及时处置、管理高效落地。

一、核心建设目标

精细化覆盖：延伸监控至教室、宿舍、实验室等末端用电回路，实现电压、电流、漏电、温度等关键电参量 24 小时不间断监测。

风险精准防控：针对线路老化、过载、短路、电瓶车违规充电等学校高频用电隐患，实现报警预警与快速切断双重防护。

多端协同管理：支持管理员通过 WEB 端、手机 APP、小程序同步查看设备状态，多部门实时联动，提升故障处置效率。

轻量化改造运维：在不改动原有线路、不扩大箱体的前提下完成改造，降低施工隐患；通过智能化工具简化巡检流程，减轻运维压力。

二、整体架构设计

解决方案采用 “平台层 + 设备层” 的分层架构，实现数据采集、传输、分析、管控全闭环：

平台层：依托安科瑞智慧用电管理云平台，提供 WEB 端管理后台、手机 APP、小程序多端访问入口，集成数据监测、报警推送、远程控制、运维管理等核心功能。

设备层：根据学校供电层级配置专属设备，包括 ARCM 系列智慧用电监测装置、AAFD 系列故障电弧探测器、ASCB 系列智能微型断路器、ASCP 系列限流式保护器、ARCM620 系列智能终端配电传感器及智能网关。

三、分层专项解决方案

结合学校供电结构（低压配电室→楼层总箱→楼层分箱→末端 PZ30 箱），针对性配置设备与功能：

1. 一级低压配电室（300A 以上）

核心配置：ARCM3000 型智慧用电监测装置

实现功能：实时监测总供电回路电参量，记录电压波动、过载等异常数据，为全校用电安全提供基础数据支撑。

2. 二级楼层总箱（300A 及以下）

核心配置：ARCM 系列智慧用电监测装置

实现功能：针对楼层总供电回路，监测漏电、超温、过欠压、过载等风险，触发异常时即时推送报警信息，支持远程分合闸控制。

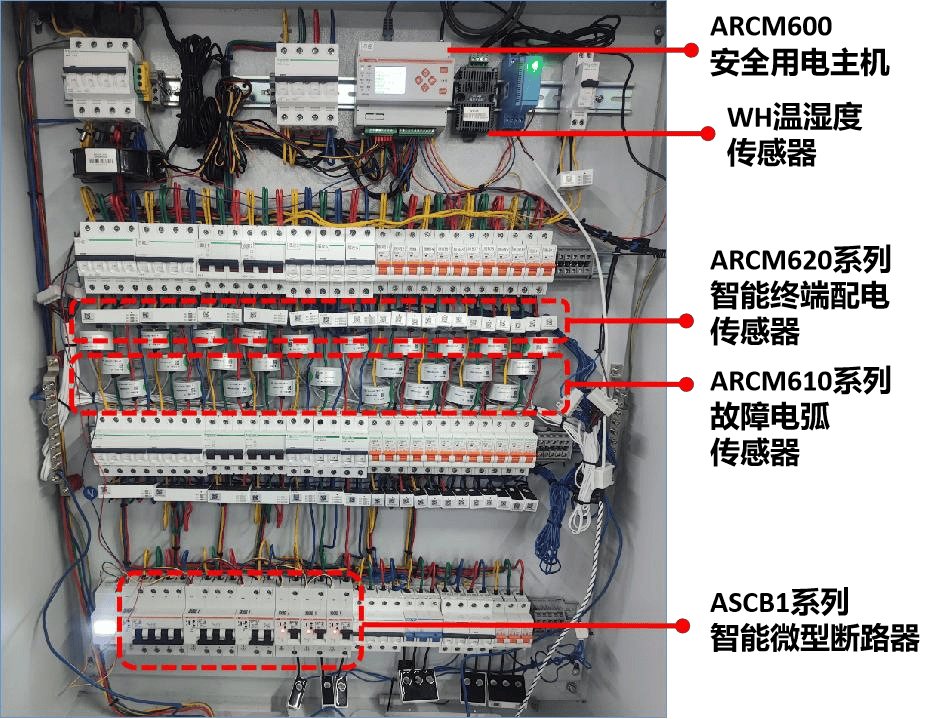

3. 三级楼层分箱（100A 及以下）

核心配置：主回路 ARCM 系列监测装置 + 出线回路智能微断 + 照明回路 AAFD 故障电弧探测器 + 充电桩回路 ASCP 限流式保护器 + 重要回路 AISD 智能安全配电装置

实现功能：覆盖教室、实验室等集中用电区域，精准识别线路老化打火、过载、漏电等隐患，对充电桩短路实现 150 微秒内灭弧切断，禁止违规电瓶车充电。

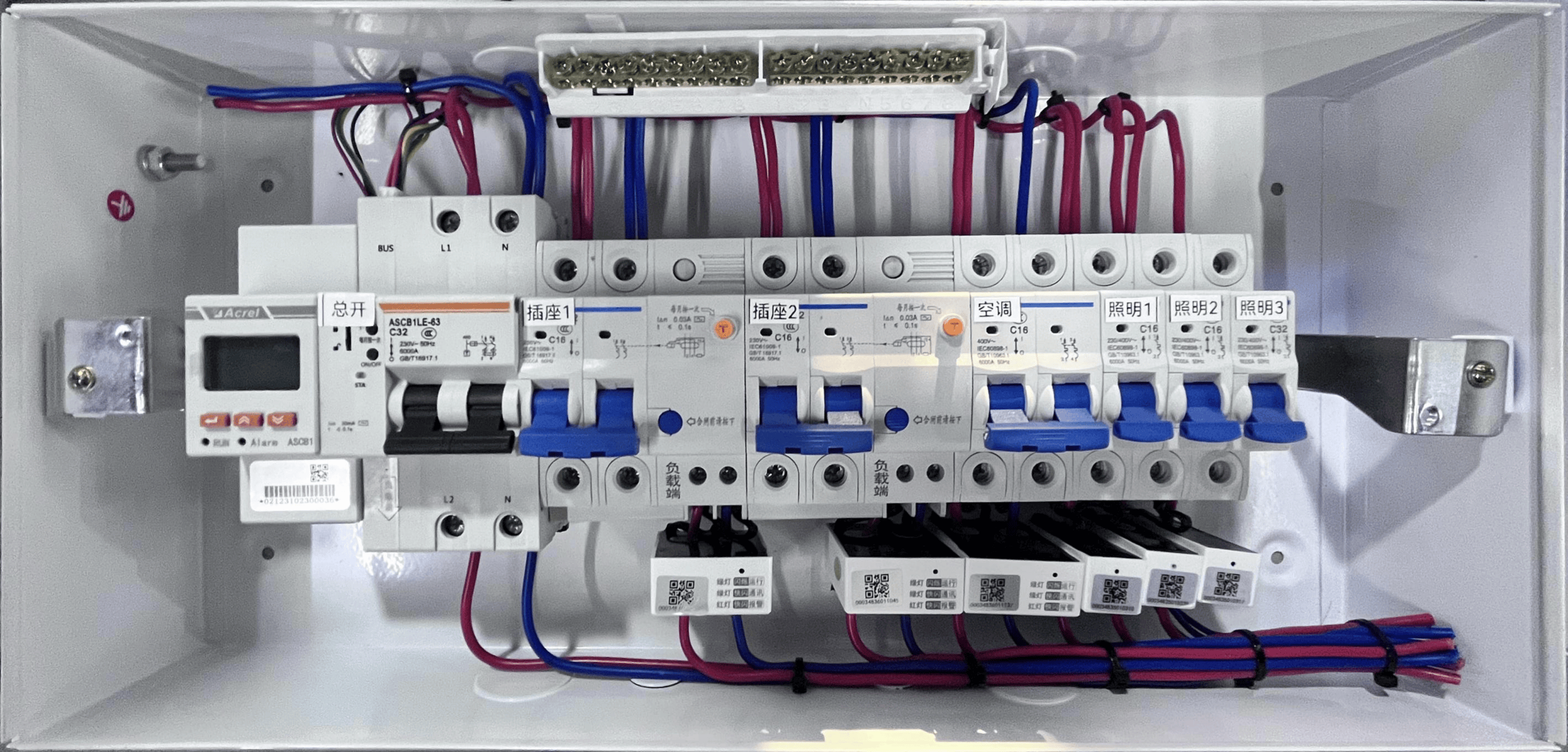

4. 末端 PZ30 箱（63A 及以下）

核心配置：ASCB 系列智能微断 + 出线回路智能终端配电传感器 + 专项功能探测器（故障电弧、限流式）

实现功能：适配宿舍、办公室等末端场景，监测单个回路用电状态，支持本地手动通断与远程定时控制（如放学后自动断电），重要回路实现 “电不打火、电不伤人” 防护。

四、平台核心支撑功能

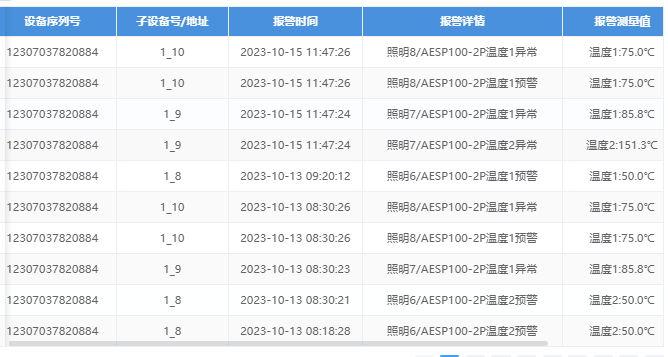

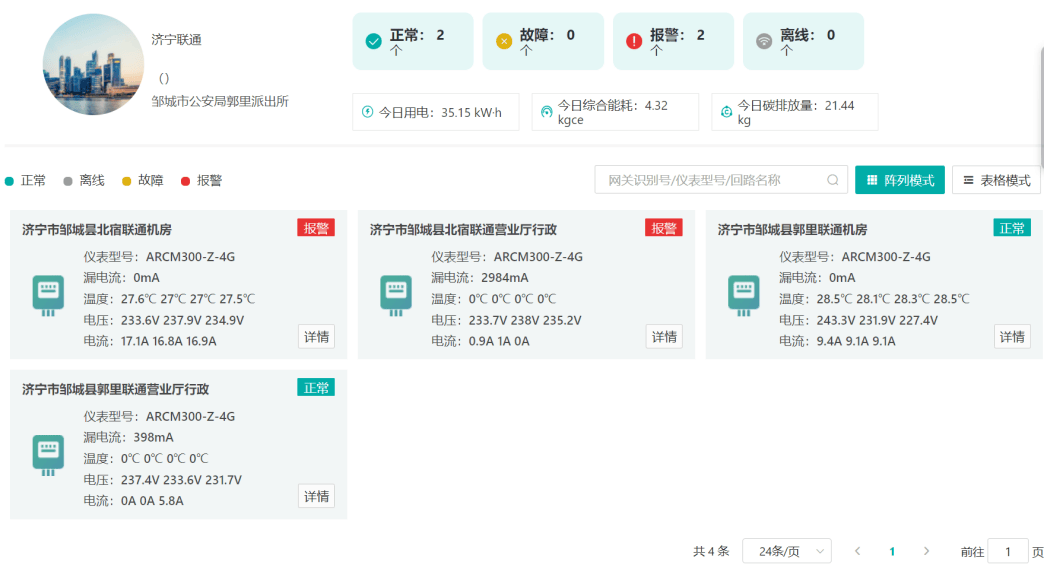

无人化实时监控：24 小时监测各回路电参量，自动记录异常数据，无需人工值守。

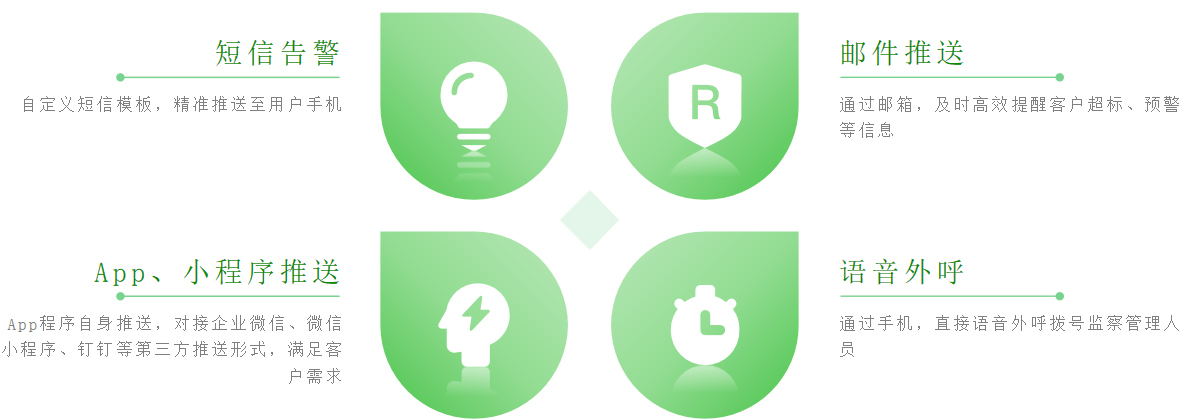

多渠道报警推送：通过短信、邮件、APP、语音外呼等方式推送报警信息，确保管理员第一时间响应。

隐患闭环管理：从报警弹窗、位置定位、现场处置到结果审核，形成全流程闭环，可追溯每一次故障处理记录。

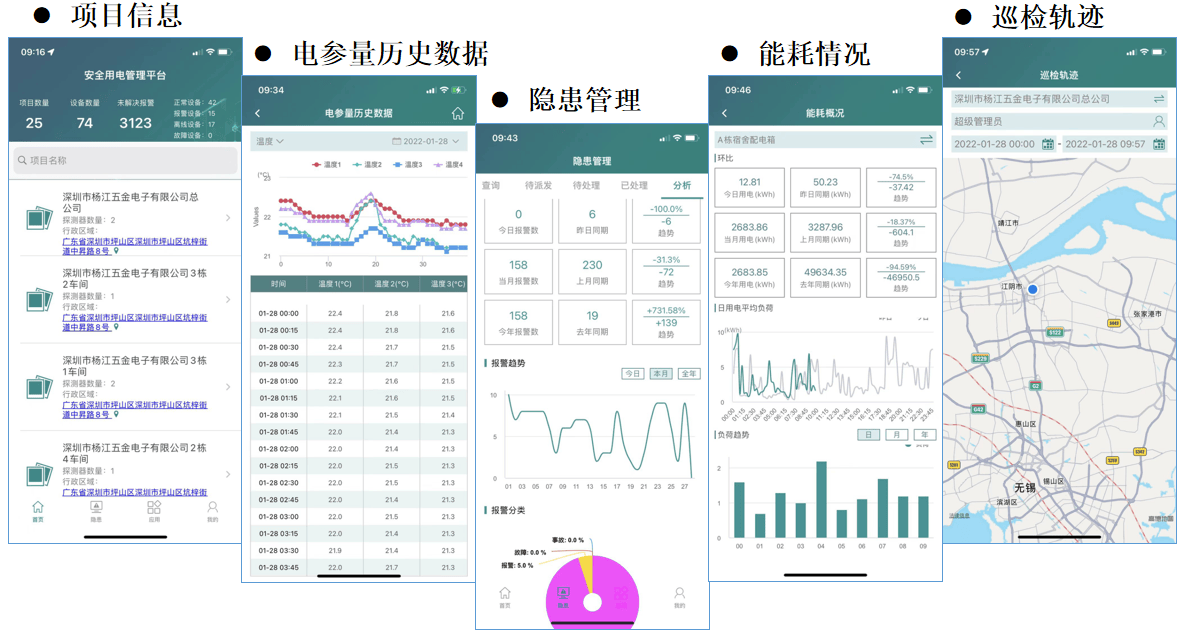

多端协同管控：支持电脑、手机、平板随时随地查看数据，多部门共享权限，实现教学区、宿舍区用电分开管理。

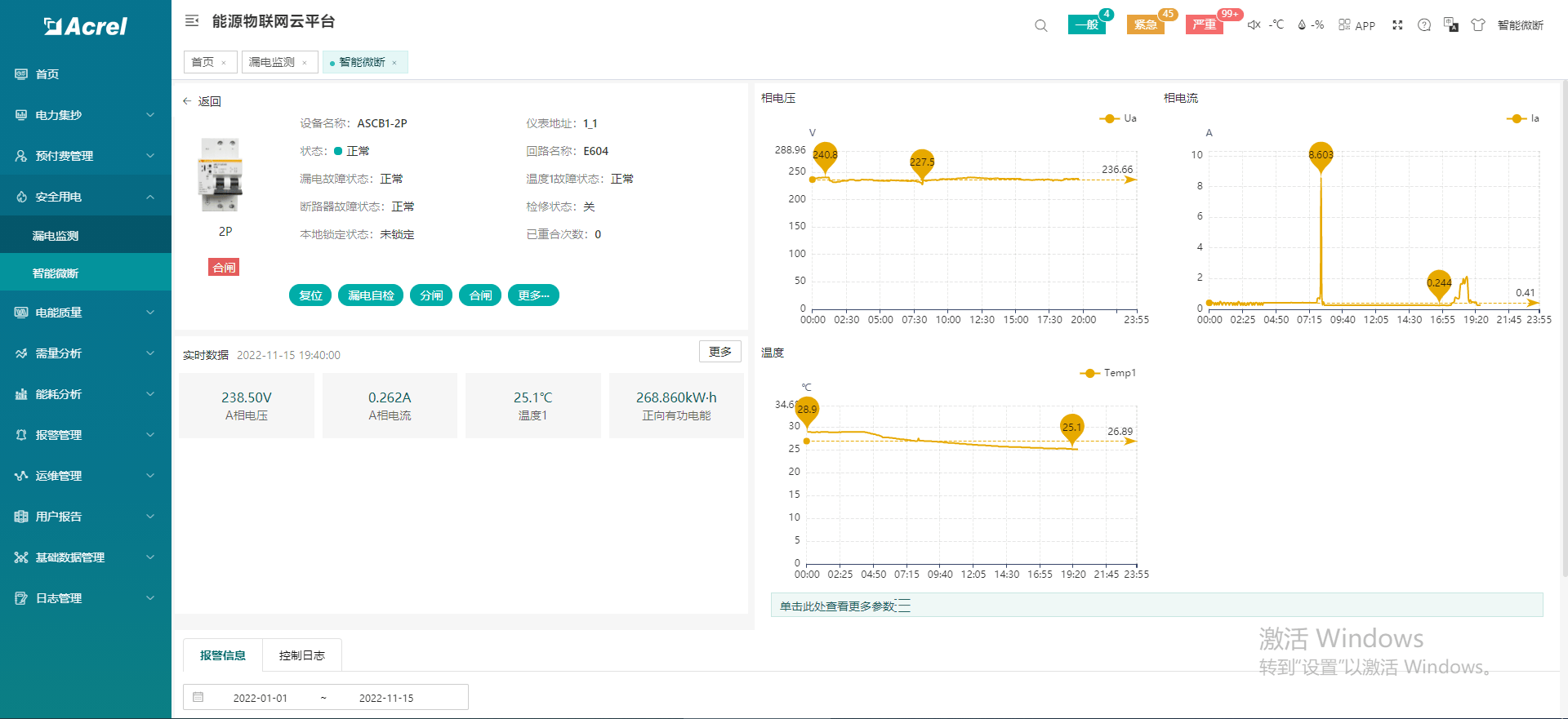

运维效率提升：自动生成能耗统计、报警趋势分析报告，支持制定巡检计划，同步显示巡检轨迹，减少无效工作量。

五、方案实施优势

改造便捷低扰：适配学校 PZ30 箱空间紧凑的特点，最多仅需增加 3P 位安装空间，无需改动原线路或扩箱，避免施工影响教学秩序。

监控一体可控：既实现用电数据精细化采集，又支持总开一键断电、定时控制等功能，风险处置更高效。

安全合规适配：完全契合学校用电安全规范，针对未成年人活动场景强化漏电、超温、故障电弧等防护，杜绝安全死角。

六、应用案例验证

无锡市南湖中学项目中，该方案实现 41 个计量箱、47 个监控点、526 个智能终端的全覆盖，通过智能网关与平台联动，实时监测电压、电流、温度等关键参数。项目实施后，成功快速处置多起线路超温异常，报警响应时间缩短至分钟级，运维效率提升 70%，且改造过程未影响正常教学，验证了方案的可行性与实用性。
