电场·磁场·射频三重防护：万连工业屏蔽线束的系统化抗干扰方案

工业自动化、新能源储能、车载智能设备的规模化落地，让现场电磁环境越来越复杂。变频器、高频焊设备、雷达射频信号密集叠加，EMI 电磁干扰和 RFI 射频干扰交织在一起，导致设备信号跳变、数据误码、传感器波动，严重时直接造成产线停机、智能感知失效。

很多人第一反应是换设备、调参数、改布局，却忽略了一个关键环节 , 连接线束的屏蔽设计。

在万连看来：高集成、高速率传输下，只靠常规线束很难满足信号完整性。系统化的屏蔽线束抗干扰设计，才是解决复杂电磁环境传输不稳定的核心手段。

1

电磁屏蔽，到底在屏蔽什么？

很多人以为屏蔽就是 “给线加一层金属皮”。实际上，真正的屏蔽效果，是三种机制协同作用的结果：

电场屏蔽：靠接地形成等势体，切断外部电场对芯线的电容耦合

磁场屏蔽：靠涡流效应产生反向磁场，抵消外部交变磁场的感应扰动

射频屏蔽：靠反射 + 吸收双重作用，衰减 GHz 级高频辐射能量

用一个公式概括就是：屏蔽效能 = 反射损耗 + 吸收损耗 + 多次反射修正

这三种机制各司其职，缺一不可。万连根据客户实际工况，匹配对应的线束屏蔽方案。

2

三种屏蔽结构

单层铝箔

主打低成本电场防护。反射性能好，适合低压、低频、干扰较弱的常规设备。缺点是机械强度弱，不耐弯折。

编织铜网

擅长动态磁场屏蔽。铜网不是靠导磁来屏蔽磁场的，它是靠涡流效应。外部交变磁场穿过铜网时，会在金属表面感应出反向涡流，产生反向磁场来抵消外部干扰。铜网机械强度高，耐弯折，适合动态工况。

铝箔+铜网双层复合

全维度防护。铝箔负责反射电场，铜网负责吸收磁场和射频能量，整体屏蔽效能可以达到 60dB 以上，能扛住 1GHz 以内的各类射频干扰。

一句话总结：

干扰弱、预算紧选单层铝箔

有振动、有磁场选编织铜网

强电磁、多射频选双层复合

3

屏蔽做好了还不够，这三个细节才是成败关键

很多现场屏蔽失效，不是材料不行，而是结构、接地、材料三个环节没匹配好。

结构：动态和静态，方案完全不同

固定设备、强干扰静态工况（比如变频器旁边、高频设备工位），优先用高密双层屏蔽。万连 M12 系列屏蔽线束采用镀锡铜编织 + 铝箔复合屏蔽，编织密度≥95%，10kHz–1GHz 频段屏蔽效能≥65dB。

但如果是机器人关节、拖链往复运动这类动态工况，屏蔽层断裂才是核心故障点。这时候要用细股柔化编织 + 内层缓冲结构，高柔拖链线束可在标准测试条件下完成 100 万次往复弯曲，屏蔽结构无破损、抗干扰性能不衰减。

还有一个容易被忽略的点：连接器端的屏蔽连续性。 屏蔽层做到位了，连接器那里断了，等于白做。360° 环箍压接是避免电磁泄漏的核心工艺，一体化注塑只能提升结构防护，弥补不了屏蔽缝隙。

接地：单端还是双端，看信号类型

行业里有个常见的错误做法：按线缆长度判断接地方式。正确的判断依据是信号频率和类型。

单端接地适配低频模拟信号（比如 4-20mA 传感信号），短距离布线（≤100m），只在单侧设备接地。这样可以彻底避开地电位差引起的环路干扰，保证低频信号传输零漂移。

双端接地：专属高频数字信号和强磁场干扰环境，为高频杂波提供低阻抗泄放通道。

不管哪种接地方式，有一条铁律：屏蔽层必须与连接器金属外壳完全导通。 严禁悬空、严禁单点引线搭接， 否则线束本身就会变成一根接收天线，越屏蔽越糟糕。

材料：高频场景对绝缘有特殊要求

高频高速传输场景，常规绝缘材料容易产生信号耦合、介电损耗过大。高端方案采用特殊低介改性 PPS 材质，1GHz 工况下介电常数≤2.5、介电损耗≤0.002。

注意：普通未改性 PPS 介电常数在 4.0~4.9 之间，达不到低介电抗干扰的要求，不能通用替换。

触点方面，采用 1.2μm 加厚镀金工艺，接触电阻控制在 3mΩ 以内，杜绝接触电阻波动带来的信号噪声叠加。外护套选用耐高低温 PUR 材质，耐受- 40℃~105℃宽温环境，保护内部屏蔽结构稳定运行。

4

落地案例，万连屏蔽线束在不同场景的实际效果

汽车焊接车间

高频焊接设备和变频器密集排布，电磁干扰极强。普通线束导致传感器数据波动幅度超过 ±8%，产线频繁报警停机。

更换万连双层屏蔽 M12 线束后，整体干扰衰减达到 72dB，配合标准化单端接地和合规布线，传感器数据波动压缩到 ±0.5% 以内，产线零故障稳定运行。

户外储能电站

户外储能设备同时面临基站射频干扰、雷雨电磁脉冲、户外腐蚀等多重考验。采用万连 IP68 防护 + 双层屏蔽的航插线束，搭配柜体等电位接地系统，极端天气下数据传输误码率低至 10⁻⁹。

车载激光雷达自动驾驶

车载雷达、激光雷达容易出现射频串扰，导致点云数据异常、环境感知误判。通过定制万连高密 99% 编织屏蔽线束，优化接地方式和芯线屏蔽层间距，实测设备环境感知误判率降低了 80%。

5

屏蔽线束选型思路

屏蔽线束的抗干扰能力，不是单一材料或单一结构的事。它是一个系统工程：屏蔽结构选型、接地工艺标准化、材料性能匹配、现场布线优化，四个环节缺一不可。

电场靠接地隔离，磁场靠涡流抵消，射频靠双层衰减，这就是复杂电磁环境下线束抗干扰的核心逻辑。

随着工业通信速率向 10Gbps 升级，车载智能设备持续迭代，电磁环境只会越来越严苛。屏蔽线束的设计也在往轻量化、集成化、高适配的方向走。

产线出现信号跳变、数据误码、莫名停机时，可以优先排查线束屏蔽方案。

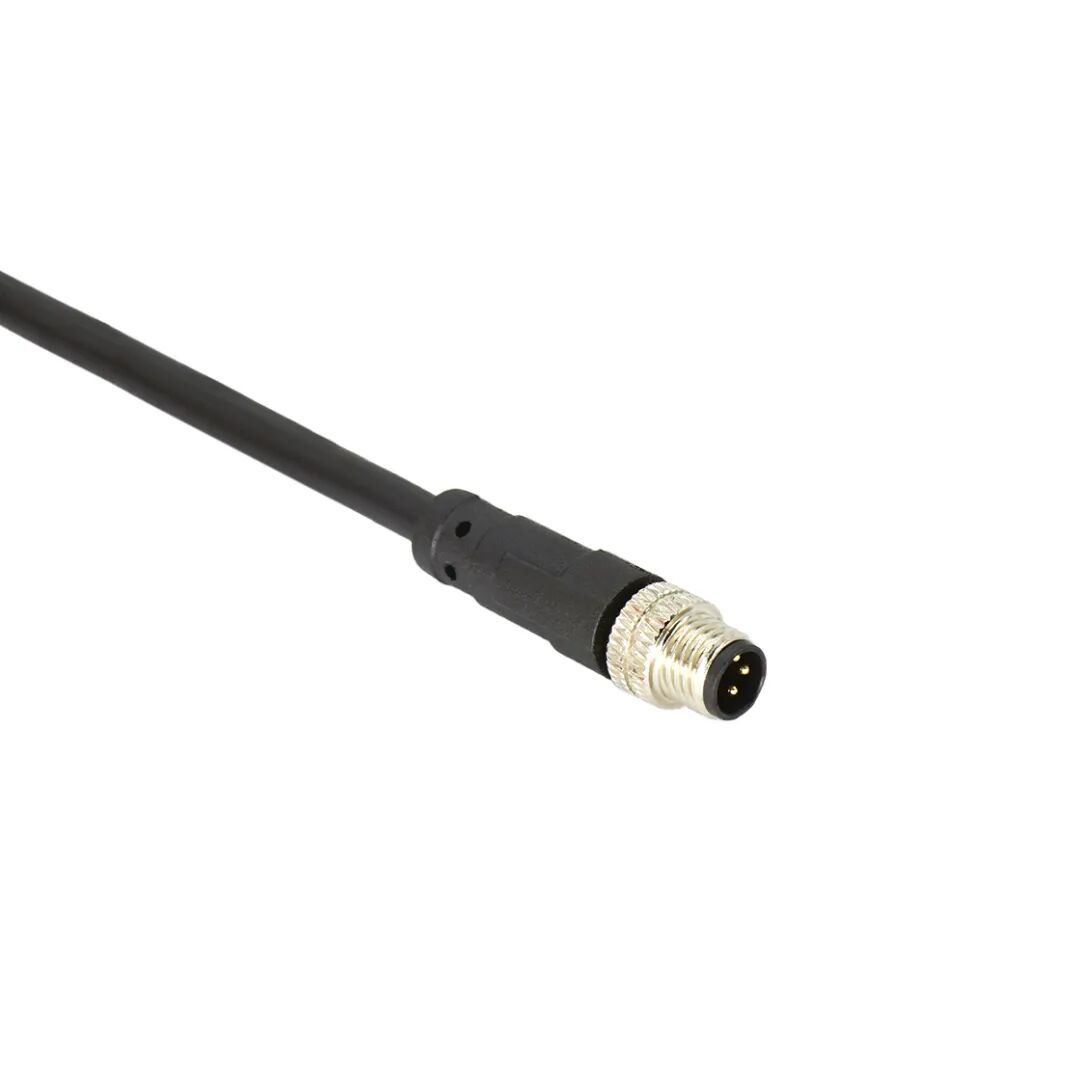

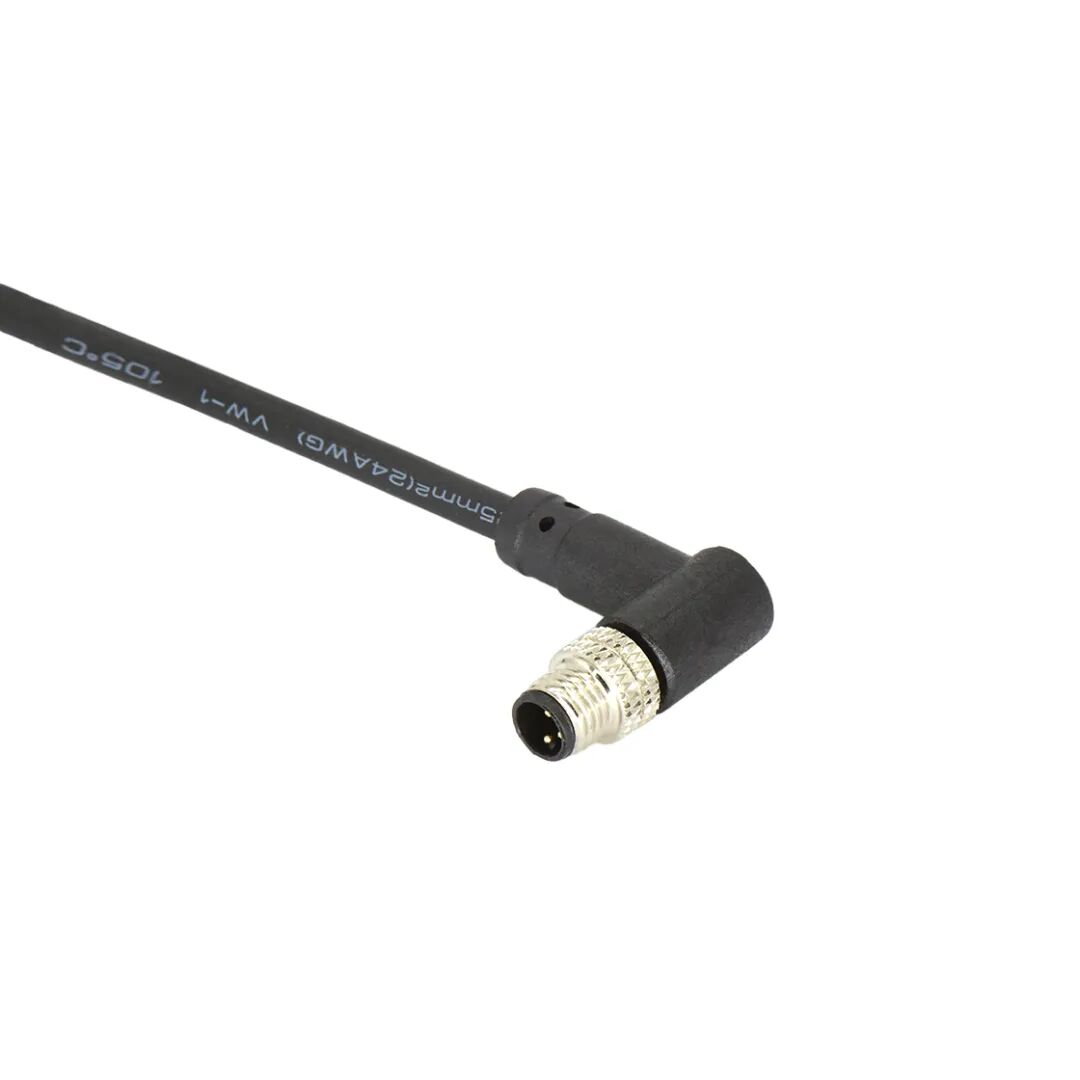

万连标准现货：M12、M8屏蔽线束、工业相机线等常用型号，万连均有标准品现货，大厂品质，常规现货长度覆盖 0.3m～10m，屏蔽 / 非屏蔽、PUR/PVC、IP67 可选，下单即可发货。

小批量非标定制：适用于线长非标、异端接口、拖链高柔、无硅洁净、特殊屏蔽结构或出线方向这类场景。工程端可直接对接，打样周期短，无需为少量非标需求勉强选用通用线束。

万连设有 CNAS 资质实验室，可完成屏蔽效能、弯曲耐久、IP 防护、EMC 全套验证，测试数据可追溯。

不止屏蔽，万连提供连接器线束一站式定制服务， 有工况评估、样品测试、小批量定制和大批量需求，欢迎对接。
