一款24小时实时检测的六氟化硫气体泄漏报警系统

尽管当前工业生产模式越来越趋于自动化、智能化，但安全生产仍然是时下屡被提及的话题。在配电室等使用六氟化硫气体的众多领域中，由于气体泄漏而引发的中毒、火灾、爆炸、窒息事故仍高发频发。因此，安装六氟化硫气体泄漏报警监测系统仍是企业守护气体环境安全的重大选择。

六氟化硫气体监测报警器是预防气体泄漏的重要安防设备，内部核心部件是SF6气体传感器，可24小时不间断检测气体泄漏浓度，一旦达到预设值，会立即报警，有效杜绝了气体灾害事故的发生。

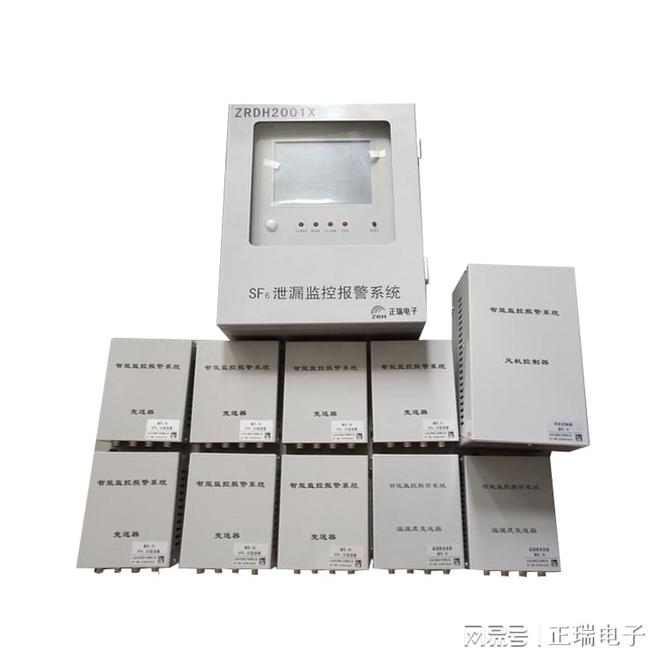

ZRDH2001X型六氟化硫气体泄漏检测报警系统

山东正瑞 ZRDH2001X型六氟化硫气体泄漏报警监测系统是采用德国先进的双光束红外检测技术和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。

系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。

六氟化硫气体六氟化硫气体泄漏检测报警系统功能特点：

1、实时显示SF6气体浓度

系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。

2、实时显示氧气浓度

检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。

3、告警输出

当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心；

如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当前室内是否有SF6或氧气报警。

4、风机控制

风机有定时启动、告警启动与强制启动三种方式；

系统内有多个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；

当SF6气体或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；操作控制屏有风机开与风机关2个按钮，可以用来强制风机启动或关闭。

5、温湿度显示

温度显示范围：-40～65℃ 湿度显示范围：0～99.99%RH。

6、声光报警控制

可根据用户要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民。

7、检测区域

多可达24个区域，可检测多个开关室，以减少用户投资。

山东正瑞六氟化硫SF6气体泄漏报警监测系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，可广泛应用于各种电压等级的SF6开关室、 组合电器室（GIS室）、SF6主变室等。
