PT153S国产USB千兆网卡芯片，pin to pin替代RTL8153B方案

PT153S是方寸微电子自主研发的一款全国产化USB千兆网卡芯片‌，集成了国产RISC-V CPU、USB3.0及以太网PHY，具备功能丰富、性能强劲、功耗低等特点，可广泛应用于USB千兆网卡、扩展坞、PC及嵌入式工业主板等电子产品。‌‌

PT153S是一款专为USB转千兆网络应用设计的国产芯片，其核心特性包括：

‌全国产化设计‌：从芯片设计、生产到封装全流程均在国内完成，集成国产32位高性能RISC-V CPU及国产USB3.0与以太网PHY。

‌高兼容性‌：支持USB3.0/2.0/1.1协议及以太网10/100/1000M收发器，兼容IEEE 802.3、IEEE 802.3u、802.3ab等标准，并支持多种操作系统，包括国产系统（鸿蒙、统信、麒麟）、Windows、Mac OS、Linux、Ubuntu、Android和iOS。

PT153S的技术参数涵盖了处理器、存储、接口及电气特性等多个方面：

‌处理器与存储‌

‌CPU‌：32位RISC-V CPU，支持动态分支预测、RV32 I/E/M/A/C指令扩展、硬件非对齐地址访问及32位AHB lite总线。‌‌

‌存储资源‌：片上ROM容量32KB，片上SRAM容量96KB，SIP flash容量2Mb。

接口与功能‌

‌USB接口‌：支持USB3.2 Gen1标准，兼容SS/HS/FS速率模式，支持链路电源管理（LPM）及5个物理端点。

‌网络接口‌：支持千兆/百兆/十兆以太网，具备TCP/UDP/IPv4/IPv6校验和卸载、IEEE 802.1Q VLAN标记、IEEE 802.3AZ能效以太网及Wake-On-LAN（支持链路层状态改变、魔术包、唤醒帧唤醒）功能。

‌通用与模拟器件‌：集成1路timer控制器、1路wdt控制器、1路SPI主控制器、1路UART控制器及4个通用I/O；模拟器件包括1个PLL、2个POR、1个LDO（5V转3.3V）和1个DC-DC（3.3V转1.1V）

电气特性与封装‌

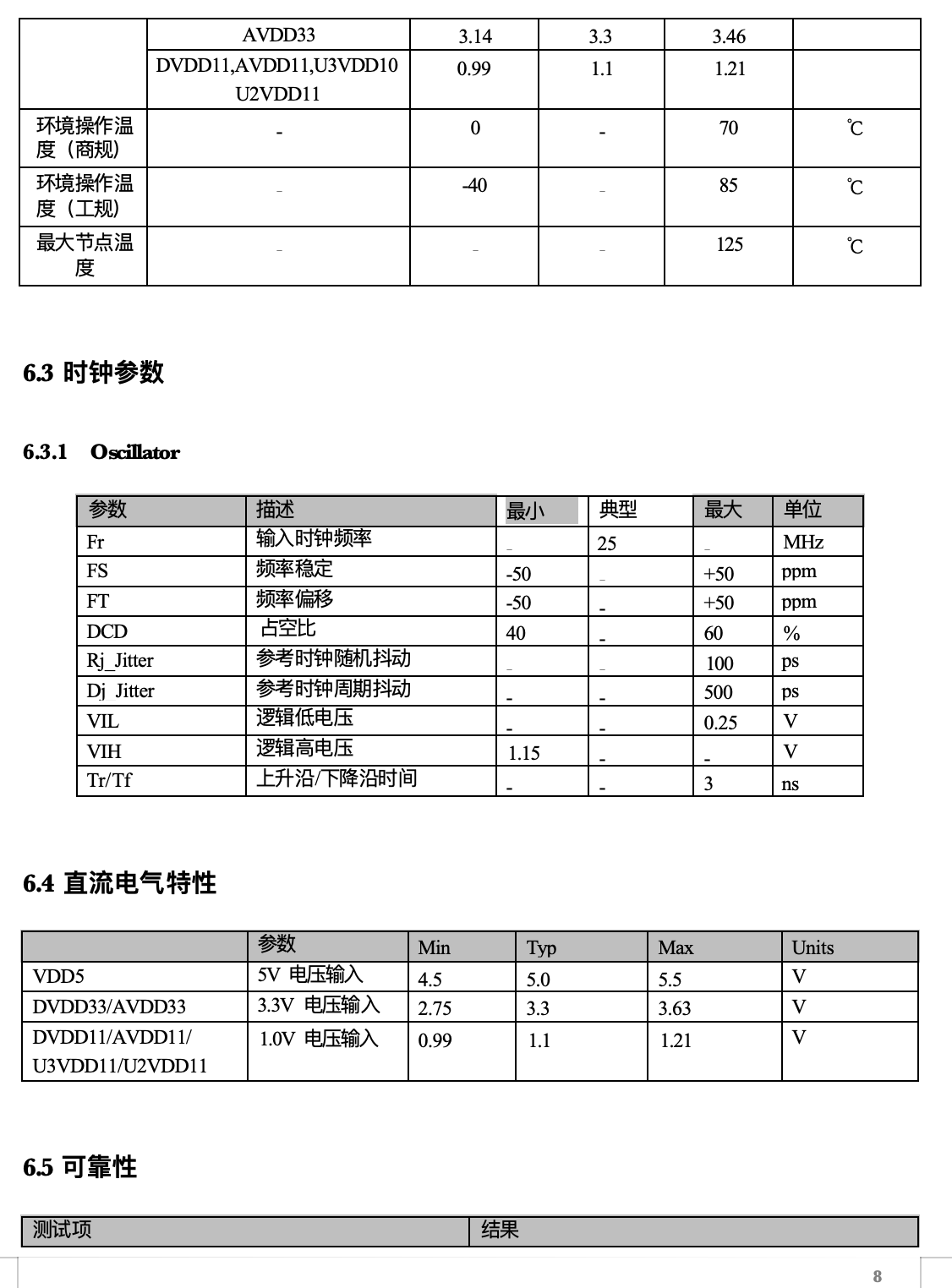

‌电气特性‌：ESD防护达4KV（HBM）、100V（MM）、250V（CDM）；工作温度范围0~70℃，贮藏温度-55~125℃；内核工作电压1.1V，IO工作电压1.8V~3.3V。‌‌

‌封装与时钟‌：采用QFN40封装，适用于紧凑板框设计；时钟源使用外置25MHz无源晶体配合GPHY内部振荡

PT153S在应用场景和替代兼容性方面具有显著优势：

‌应用领域‌：主要应用于USB以太网适配器、扩展坞、PC、嵌入式工业主板，并适用于移动互联网装置、上网本、个人平板电脑、游戏机、移动媒体播放器、IP机顶盒、IPTV、DVD、DVR等设备。‌‌

‌替代优势‌：‌PT153S可直接替代瑞昱（Realtek）的RTL8153（包括RTL8153B和RTL8153E）及ASIX的AX88179方案‌，无需更改电路，实现pin-to-pin兼容，且在成本上更具性价比

功能与性能一致‌：替代后网络功能和性能不受影响，支持相同的协议和特性。‌‌

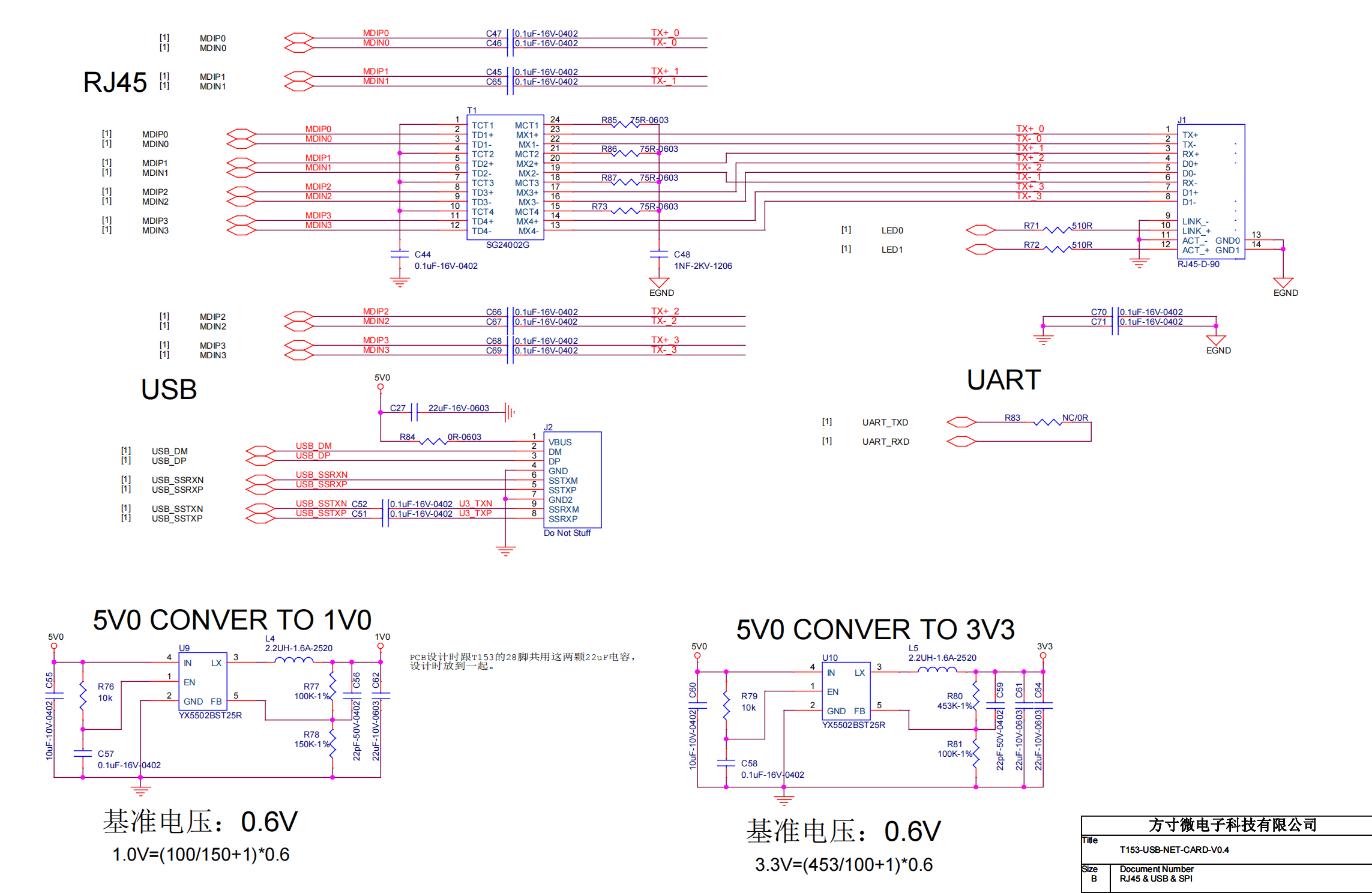

‌设计简化‌：由于管脚定义和电路设计原理图一致，可直接替换，缩短产品开发周期
