在EtherCAT电机驱动中，CiA402是什么协议，它有哪些工作模式？

科创之家 2026-09-21 共4300人围观

导读

EtherCAT总线因实时性强、拓扑灵活的优势，成为电机驱动系统的主流选择。CiA402协议就像“通用语言”，让不同厂商的驱动器、控制器实现无缝联动，今天就把CiA402协议讲明白。

CiA402协议：EtherCAT电机驱动的“通用语言”

首先要明确：CiA402不是一种独立的总线协议，而是由CiA（CAN in Automation）组织制定的、针对运动控制设备的应用层规范，隶属于CANopen协议家族，如今已通过COE协议适配到EtherCAT系统中，成为EtherCAT电机驱动的标准控制规范。

在没有CiA402规范之前，不同厂商的EtherCAT电机驱动器，其控制指令、状态定义、参数地址各不相同，导致控制器与驱动器、多品牌驱动器之间无法兼容，调试和替换设备时需要重新适配，极大影响效率。而CiA402的核心作用，就是建立一套统一的“规则”。

它通过标准化的对象字典（设备核心数据库，按索引和子索引寻址）和严格的状态机，定义了电机驱动器的通用行为——包括启动、停止、故障处理的逻辑，以及控制指令的传输规范。这意味着，只要遵循CiA402规范，无论哪个品牌的EtherCAT电机驱动器，都能被控制器统一控制，实现“即插即用”，大幅降低系统集成和调试成本。

CiA402核心工作模式：适配不同运动控制场景

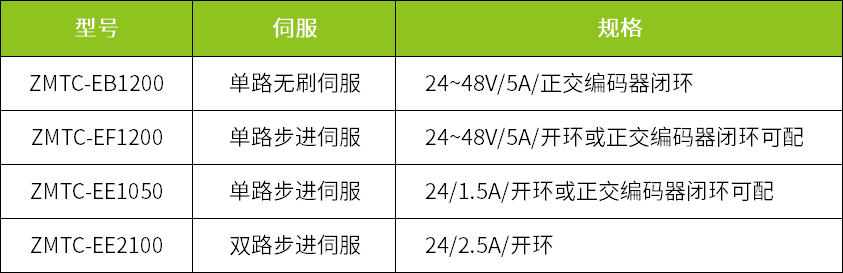

CiA402定义了多种标准化工作模式，可根据实际运动需求灵活切换，核心常用模式主要有5种，覆盖绝大多数工业应用场景，无需复杂自定义开发。其中致远电子插拔式系列模块产品深度适配CiA402协议，完美兼容EtherCAT总线，可精准支持大核心工作模式，凭借标准化对象字典设计，实现设备“即插即用”，大幅降低系统集成与调试成本，为工业精密运动控制提供稳定可靠的硬件支撑。

1. 轮廓位置模式（PP）

最常用的点位定位模式，适用于数控机床、搬运机械手等需要精准点到点移动的场景。该模式下，控制器只需下发目标位置、最大运行速度、加/减速度等参数，驱动器内部会自动完成S曲线或梯形轨迹规划，实现平稳、精准的定位，无需控制器干预轨迹细节，降低编程难度。

2. 轮廓速度模式（PV）

专注于连续调速控制，适合输送带、卷绕设备等需要稳定匀速运行的场景。控制器下发目标速度、加减速参数后，驱动器会自动实现速度的平滑过渡，还支持方向控制，可根据生产需求动态调整运行速度，保证设备运行的稳定性。

3. 回零模式（Homing）

电机开机初始化的必备模式，用于校准机械原点，确保每次运行的位置基准一致。它支持多种回零方式，比如限位回零、原点开关回零等，可根据设备机械结构灵活选择，避免因原点偏差导致的定位误差，保障生产精度。

4. 循环同步位置模式（CSP）

针对多轴联动场景设计，如机器人关节控制、多轴插补联动。控制器会周期性下发位置指令，驱动器同步执行位置环控制，配合EtherCAT的高精度同步机制，实现多台电机的协同运动，保证轨迹的精准性和同步性。

5. 循环同步力矩模式（CST）

适用于恒张力控制场景，如线缆缠绕、薄膜生产。控制器周期性下发力矩指令，驱动器精准控制电机输出力矩，保持负载张力稳定，避免因张力波动导致的产品缺陷，提升生产质量。

结语

对于EtherCAT电机驱动系统而言，CiA402协议的核心价值在于“标准化”和“灵活性”。它打破了不同厂商设备的兼容性壁垒，让系统集成更高效；同时，多样化的工作模式的可适配从简单点位定位到复杂多轴联动的各类需求，无需额外开发控制逻辑。
