OHT空中搬运+多PLC集群：无线联锁通讯方案怎么搭？

东莞某大型自动化设备企业专注非标智能输送与产线集成，本次落地的数控机床柔性产线，依托OHT空中搬运系统实现工件、工装、料箱的全自动循环转运，标准作业流程为：空中搬运小车取料→空中轨道行走→工位精准定位→卸料复位，整套作业流程由多 PLC 集群协同管控。

产线设3台地面PLC机柜分别负责主控、调度与安全联锁，通过工业以太网组网协同两台OHT空中搬运小车作业；车载PLC运行时需与地面PLC机柜实时交互位置、状态、指令及联锁信号，现场PLC机柜与空中搬运小车最远距离可达100米。项目引进达泰工业无线通讯方案，在不改动原有PLC控制系统、不影响现场正常生产的前提下，以工业无线链路无缝替代拖链与滑触线，实现OHT空中搬运系统与多PLC集群无线联锁，从根源上解决传统拖链、滑触线磨损断裂引发的通讯中断、联锁失效、设备停机等现场痛点，全面提升产线通讯系统的可靠性与可维护性。

本次无线通讯技改贴合自动化产线实际工况，存在多项落地难点。首先，现场两台OHT空中搬运小车往复启停频繁、持续移动作业，设备运行振动幅度大，对无线通讯终端的稳定性及长期连续运行能力有硬性要求。其次，生产现场伺服驱动器、变频器、大功率电机密集运行，产生宽频电磁干扰。常规工业无线设备在此环境下易出现丢包、延迟甚至链路中断，难以满足产线联动控制对通讯确定性的要求。同时，整套系统需双向同步传输调度指令、位置坐标、运行状态、故障报警、安全联锁等多类信号，多PLC集群数据汇聚传输对通讯的实时性、同步性、兼容性要求较高。最后，项目交付周期紧、成本管控严格，需在不修改原PLC程序、不调整原有控制逻辑的前提下完成通讯链路替换，实现设备即装即用、后期免维护或少维护的落地目标。

达泰无线解决方案

针对上述工况约束与通讯需求，本方案在保留原有控制架构的基础上，采用达泰 DTD426M3N 欧美系 PLC 无线通讯终端，基于PROFINET协议搭建"1主2从"无线通讯网络。具体部署方式为：地面三台S7-200SMART PLC控制柜通过有线连接至交换机，交换机接入一台达泰DTD426M3N欧美系PLC无线通讯终端作为主站；两台OHT空中搬运小车搭载的S7-200SMART PLC分别接入一台达泰DTD426M3N欧美系PLC无线通讯终端作为从站，主站通过RJ45接口与交换机相连，从站通过 RJ45 接口与对应PLC直连。

该方案以无线链路替代传统拖链 / 滑触线，实现地面多PLC集群与空中移动设备的PROFINET实时通讯，支持空中搬运小车位置、到位信号、压力检测、运行状态、故障报警及工艺联锁等全量数据双向稳定交互。配合全数字加密与自适应抗干扰机制，彻底消除线缆磨损断线导致的通讯超时与联锁停机风险，显著提升整线平均无故障时间（MTBF）与运维效率。

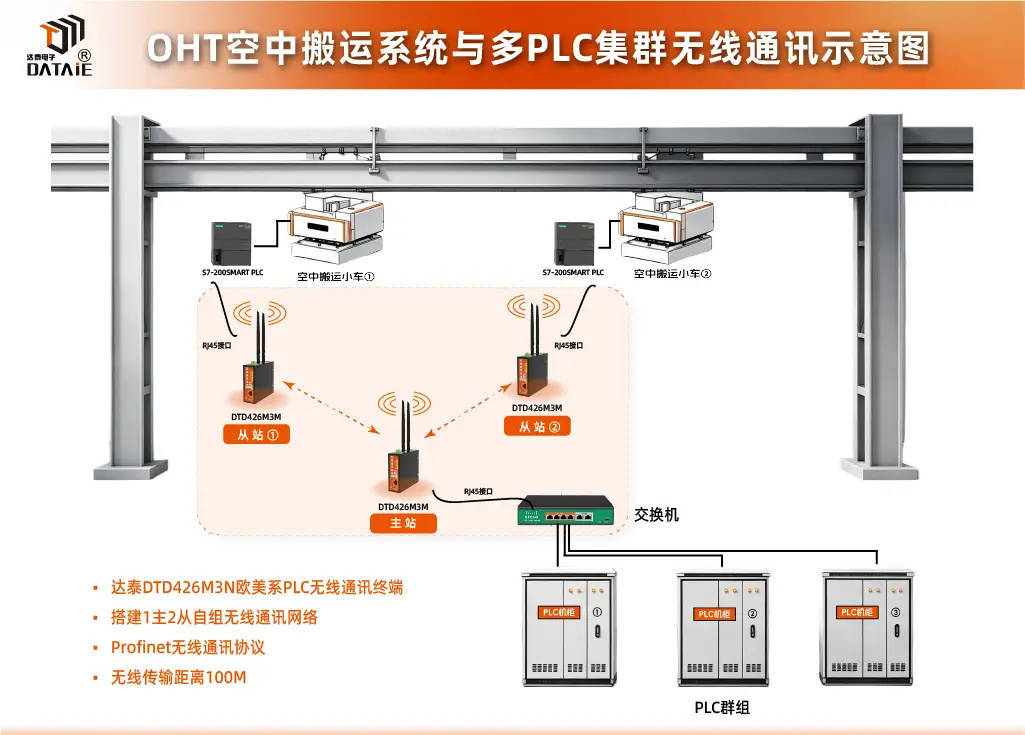

无线通讯方案示意图 ▼

现场应用展示
