旋极星源基于22nm工艺完成关键IP发布与验证

随着物联网、移动通信、人工智能及汽车电子等应用的快速发展，市场对芯片在算力、能效、集成度与成本等方面提出了更为严格的要求。22nm工艺节点凭借其在性能、功耗及成本之间的卓越平衡，已成为众多中高端芯片的主流选择。旋极星源此次基于TSMC 22nm ULL及华力微电子22nm CMOS工艺，同步完成关键IP的发布与验证，为高性能低功耗芯片注入了核心动力。

TSMC 22nm ULL平台：构建高性能与低功耗并重的“全景式”IP生态

在TSMC这一全球领先平台上，旋极星源交付的是一套完整的模拟子系统解决方案：

高性能数据转换链：其SAR ADC系列提供从12位/320Msps至14位/50Msps的多种配置，兼顾高精度与高速度，可灵活适配医疗影像、工业检测及高速通信等多样化应用需求。

超低功耗时钟核心：采用Δ-Σ分数分频锁相环，结合22nm ULL工艺的超低漏电特性，在极低功耗条件下实现极低的相位噪声与杂散，为系统提供纯净而稳定的时钟基准。

智能动态电源管理：集成采用ULP（超低功耗）与CAPFR（小电容快速响应）技术的电源管理IP，专门针对物联网设备频繁唤醒与休眠的动态功耗曲线进行优化，显著延长电池寿命。

完备的基础与接口IP：涵盖运算放大器、比较器至高速SerDes与LVDS接口等模块，所有单元均基于平台特性进行协同优化，确保子系统在集成后实现整体性能最优化。

该平台的核心价值在于，使芯片设计企业能够以“模块化集成”的方式，快速构建高度优化、功耗可控的完整模拟前端，从而将研发资源集中应用于更具差异化的数字核心与系统创新，大幅缩短产品上市周期。

工艺平台广度：覆盖八大节点，奠定规模化商用基础

双平台验证的成功，植根于旋极星源长期以来所构建的卓越多工艺适配能力。其模拟IP单元库经过精密设计与硅验证，已可实现八大主流先进工艺节点的无缝移植与优化，包括：

- SMIC：12nm LL、40nm LL、55nm LL

- TSMC：22nm ULL、40nm ULP

- UMC：40nm LP、40nm ULP

- HHGrace：40nm LP

从超低功耗带隙基准源（BGR_ULP）到高性能锁相环（PLL_Delta-sigma Fractional-N），每一IP均完成了针对不同工艺器件模型、设计规则及可靠性要求的深度定制。尤其在ULL/ULP等特色工艺中，IP能够充分利用低阈值器件与优化隔离技术，实现静态功耗与电源效率的极致优化。

华力微22nm平台：实现自主可控，精准赋能高精度导航

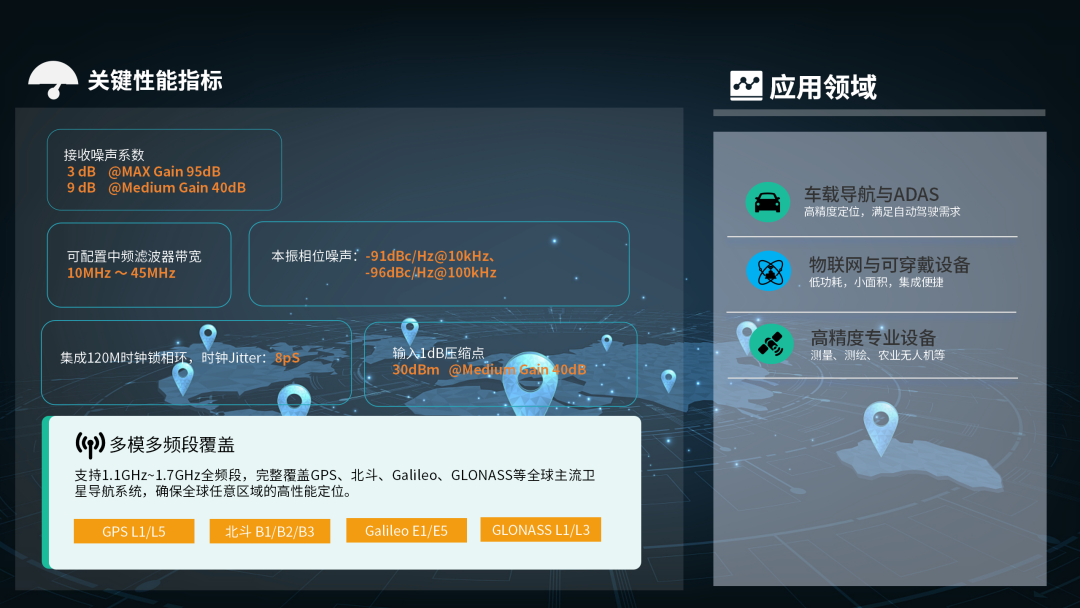

在推进国际主流平台的同时，旋极星源亦致力于依托国内特色工艺打造自主可控的核心IP。基于华力微22nm工艺，推出GNSS接收机射频前端IP-AGP4104：

高集成与超低功耗：集成多模多频三通道射频前端，芯片总面积小于2mm²，单通道功耗10.5mW，充分满足物联网与可穿戴设备对尺寸与功耗的严苛需求。

技术前瞻性设计：具备宽频带与高动态范围，为未来支持厘米级定位（RTK/PPP）及抗干扰、抗欺骗功能预留充足的性能余量。

供应链与生态价值：该IP的成功验证不仅为下游客户提供了基于本土供应链的高性能选项，更增强了在卫星导航等战略领域中产业闭环的自主性与安全性。

从IP到芯片：平台化服务能力的全面体现

旋极星源的产品与服务不仅限于IP授权。公司围绕“赋能芯片设计，连接万物智能”的愿景，构建了多层次的产品与服务体系：

IP授权服务：提供经硅验证、可复用的高性能射频、模拟及数模混合IP核，助力客户高效集成无线功能。

芯片定制设计服务：依托从180nm至12nm的深厚工艺理解与设计经验，提供从规格定义至流片验证的全流程或关键环节定制服务，尤其在超低功耗与高线性度设计方面具备显著优势。

目前，旋极星源的技术成果已获市场广泛认可，累计设计并量产芯片与IP产品200余款，总出货量超过五亿颗。其解决方案广泛应用于低空经济、低轨卫星互联网、AIoT、汽车电子、智能电网等国家战略新兴产业，为客户提供从核心模块至系统级的一站式技术保障。
