R&S罗德与施瓦茨SMB100A输出频率偏差大？从参考源开始查

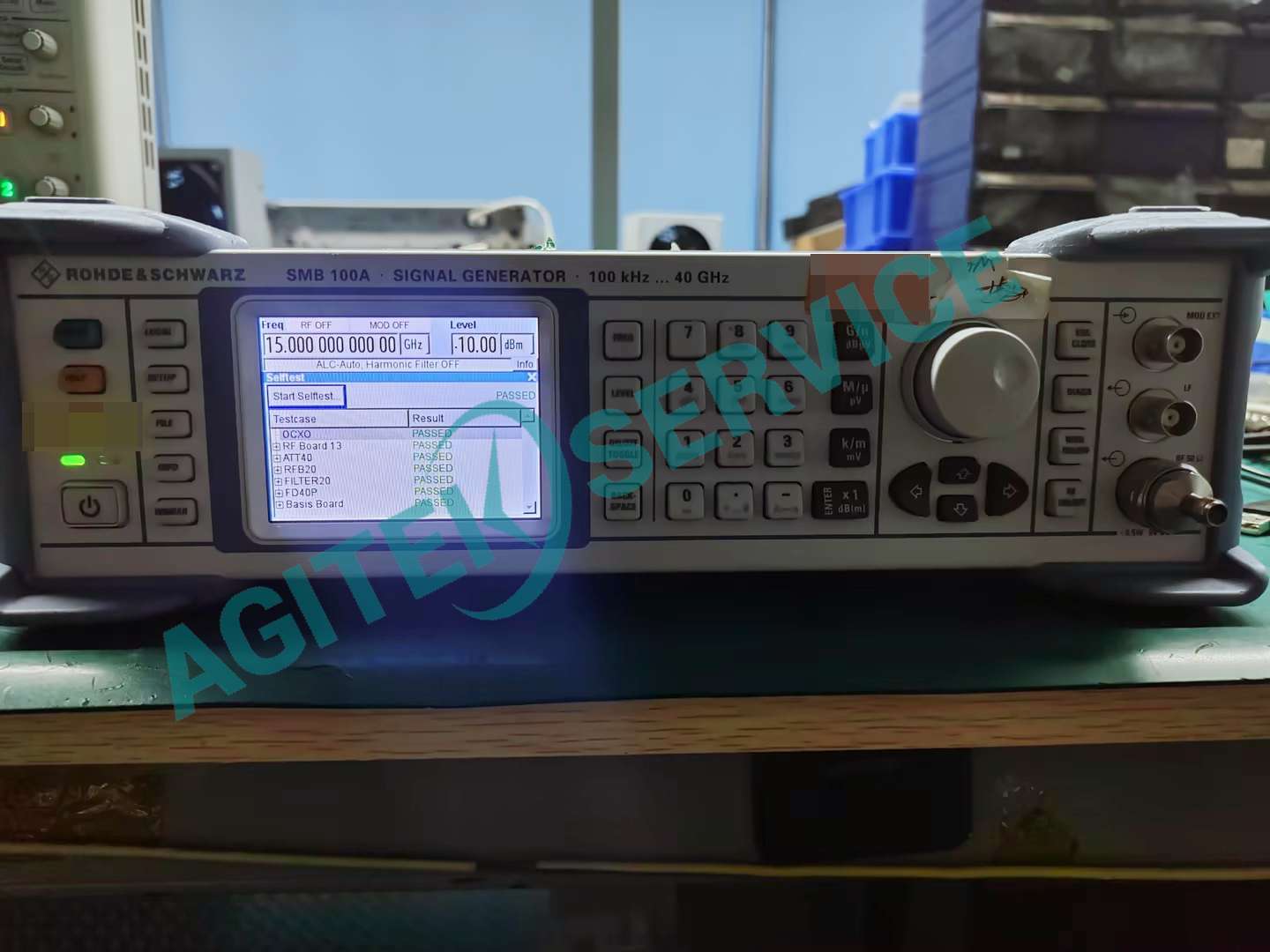

在射频实验室里，信号源频率不稳是最影响测试结果的故障之一。测出来的数据偏了，第一反应往往是接收机或者频谱仪有问题，折腾半天最后发现是信号源本身频率飘了。R&S SMB100A是一款紧凑型射频信号源，基础型号频率覆盖8kHz至6GHz，加选件可以到12.75GHz。它体积小、菜单简洁、性价比高，用在产线测试、研发台架、教学实验室里都不少见。最近被同行问得比较多的一个问题就是：SMB100A频率不稳是什么原因？这里把常见的几类原因和排查顺序整理一下，遇到类似问题可以照着走一遍。

先分清"不稳"是哪种

频率不稳其实分三种情况，处理思路完全不同，送修之前最好自己先区分一下。

第一种是频率漂移。设定频率不动，实际输出频率在某个值附近缓慢变化，比如设定1GHz，频率计读出来在999.99MHz到1000.01MHz之间慢慢飘，开机前两小时飘得明显，热机后逐渐稳定。

第二种是频率跳变。设定值不动，实际输出突然跳到另一个频点，或者在两个频点之间来回切换。这种情况频谱仪上能直接看到信号"跳"。

第三种是频率锁定失败。前面板显示UNLOCKED字样，或者直接报LO UNLOCK错误，频率根本锁不住。

这三种故障的原因不一样，排查顺序也不同。

参考源是第一检查项

不管哪种不稳，先查参考频率。SMB100A默认用内部10MHz OCXO（恒温晶振），OCXO用久了会老化，最直接的表现就是开机后前两小时频率漂移明显，机器热起来之后逐渐稳定。判断方法很简单：找一台高稳10MHz参考源，用同轴电缆接到SMB100A前面板的REF IN口，把参考源设置从INT REF切到EXT REF，再观察频率是否恢复稳定。

如果切外参考后频率立刻稳定，那就是内部OCXO的问题。这种情况不用急着送修，可以临时外接一个高稳10MHz参考源顶着用；长期要解决，更换OCXO后重新做一次频率校准即可。

如果切了外参考还是飘，那就不是参考源的事，往下查频率合成环路。

频率合成环路怎么查

SMB100A用的是YIG调谐振荡器（YTO）加PLL锁相环的结构。YTO本身对磁场、温度敏感，锁相环的参考分频器、鉴相器、环路滤波器任何一个环节出问题，都会表现为频率锁定困难或者跳频。

实际维修中遇到过两类典型情况。一类是环路滤波电容容量衰减。SMB100A的锁相环板上有几颗环路滤波用电容，用久了容量下降，导致锁相带宽变窄。表现为频率在频点之间来回"找"，频谱仪上看到信号左右晃动，频率计读数不稳定。这种情况换电容就行。

另一类是YTO驱动电路电流输出不稳。YTO的调谐电压由DAC提供，DAC周边的运放如果温漂大，YTO输出频率就跟着飘。这种故障需要用频率计做24小时长期监测，记录频率变化曲线，才能判断是热漂移还是随机跳变。

YTO本身还有一个特殊问题：对周围磁场敏感。如果机器旁边放了电源、电磁铁、大电流线束，YTO输出会受干扰。这种"故障"搬个位置就好，不要误判成硬件损坏。

ALC和输出耦合的连带影响

有时候用户说"频率不稳"，实际测出来频率是对的，但是功率在跳，看起来像是频率变了。这时候要分开测：用频率计单独测频率，用功率计单独测功率。如果频率稳、功率跳，问题在ALC环路或者输出衰减器，不要往频率合成那边走弯路。

SMB100A的ALC环路用一个检波二极管检测输出功率，如果检波二极管老化，检波电压不准，ALC就会误调驱动，表现为功率来回波动。这种故障换检波二极管并重新校准ALC就行。

​环境因素不要忽略

SMB100A对供电和环境温度有要求。如果台架上同时有大功率电源、伺服电机这类强干扰源，电源纹波会耦合进信号源内部，造成频率毛刺。另外机器散热口被堵、内部风扇停转，也会因为过热引起频率漂移。

送修前可以先自己排除一下这些外部因素：换一个电源插座、把机器搬到远离干扰源的位置、清理散热口灰尘，看看现象是否消失。

怎么判断要不要送修

如果机器还在保内，直接走R&S官方售后。过保的机器，如果只是轻微漂移、对测试精度要求不高，可以外接一个高稳10MHz参考源临时顶着用；如果漂移已经超出指标、影响到测试数据，建议送修做一次完整的频率校准和硬件检测。

拿不准是软件设置问题还是硬件故障，可以先把前面板截图、报警记录发给维修工程师看看，我们这边提供免费技术支持，远程能判断的先给个方向，避免白跑一趟。确定要送修的，也可以先寄过来做免费故障检测，把故障点定位清楚再决定修不修，报价确认后再动手https://www.agitekservice.com/xhfsqwx.html#sh260929。
