CW32L011 便携式可调电源（口袋电源软件优化）

此次软件优化由CW32生态社区用户：随风½魔方广告工程、6336166A_SAKURA随风提供，感谢大家对CW32的大力支持！

软件下载：

https://gitee.com/mofuinsuifeng/cw32-pocket-power-supply

相较最初版的修改

对比基线为飞书资料中的正式版 V1.0（2025-08-29）CW32L011_PD Power（CW32L011口袋电源）使用手册。本版本部分代码和实现思路参考了 wangjing123123/cw32-pocket-power-supply，并结合当前硬件及实测结果进行了调整。

将 V1.0 的列表式界面改为四宫格主页，当前入口为 VOL FIXED、VOL ADJ、PROTOCOL SCAN 和 PDO INFO；重绘菜单、输出状态、数值及提示界面。

在原有 PD/PPS 功能基础上增加 QC2 和 QC3 输出：QC2 提供 5V、9V、12V 固定挡位，QC3 提供 3.6V 至 12V 可调输出；固定和可调页面均可通过右键切换协议。

FS2711 的 PD/PPS 协商、PDO 读取和协议扫描改为非阻塞状态机；增加 I2C/PDO 重试、PDO 合法性校验及扫描退出后的复位恢复流程，减少无 PDO、PPS 不可用和界面长时间阻塞的问题。

PD、PPS、QC2 和 QC3 进入输出页面前增加 WAIT 状态；QC2/QC3 的等待页至少显示 500ms，协议设置完成后再进入输出界面。

调整固定和可调输出流程：先选择挡位和确认参数，再由中键打开输出；调节电压或电流时先关闭 MOS，防止带载直接切换参数。

保留 V1.0 的三级保护思路并重构为统一保护模块。输出开启时先同步 VC/ADC/软件门限、清除中断状态并启用保护，最后打开输出 MOS；关闭输出、调参或退出页面时同步关闭保护。

VC1 改用 25mV 迟滞、LSI 时钟、32N8 滤波和上升沿中断；ADC 看门狗改为监控电流采样 IN1，根据实测 Vref 和 VDDA 计算动态上下窗口，并采用连续 16 次超限判定。

软件过流门限改为 max(设定电流 + 200mA, 设定电流 x 110%)，持续 30ms 后关断。

初版没有故障码报警；本版本新增故障分类与故障码，分别使用 UV ERROR、OV ERROR、SW OC ERROR、ADC ERROR 和 VC ERROR 表示欠压、过压、软件过流、ADC 看门狗过流和 VC 快速过流。

新增输出页面中央故障弹窗。短路或保护触发后保持在输出页面，按中键只关闭弹窗，不会因 VBUS 瞬时下降误判拔线并退回主页；PDO INFO 页面不显示故障提示。

运行计时统一使用 BTIM3 的 1ms 时基；增加库仑计，按输出电流和时间累计并显示 mAh/Ah。关闭输出或调参时暂停累计，退出输出页面或 PDO 清空时清零。

在原 Keil 工程之外增加 CMake、Ninja 和 Arm GNU Toolchain 编译方式，可生成 HEX、BIN 和 ELF 固件文件。

CW32L011 便携式可调电源

本项目基于 CW32L011 和 FS2711Q，实现 USB Type-C PD/PPS、QC2 和 QC3 诱骗输出，并提供协议扫描、PDO 信息、输出监测和多级保护功能。

当前界面采用 240 x 135 横屏四宫格布局。PD/PPS 协商、PDO 读取和协议扫描均使用非阻塞状态机，界面操作不会因协议处理长时间卡住。

主要功能

PD 固定电压 PDO 输出。

PPS 可调电压、电流输出。

QC2 固定电压输出：5V、9V、12V。

QC3 可调电压输出：3.6V 至 12V，电压步进 0.2V。

协议扫描和 PDO 能力查看。

实时显示电压、电流、功率、运行时间、容量和 MCU 温度。

欠压、过压、软件过流、ADC 看门狗过流和 VC 快速过流保护。

首页

设备正常上电后播放启动画面，然后进入四宫格首页：

入口	功能
VOL FIXED	进入固定电压输出，默认显示 PD 固定 PDO，也可切换到 QC2
VOL ADJ	进入可调电压输出，默认显示 PPS PDO，也可切换到 QC3
PROTOCOL SCAN	扫描充电头支持的协议
PDO INFO	查看 PD、PPS、QC2 和 QC3 的输出能力

首页中 VOL 使用白色，FIXED 和 ADJ 使用橙色。

首页按键：

上/下：在上下两行之间移动。

左/右：在左右两列之间移动。

中键：进入当前选中的功能。

如果进入固定或可调输出时 PDO 信息尚未就绪，界面先显示 WAIT 并重新读取 PDO。读取完成后进入对应挡位页；不支持对应 PDO 时显示 NO FIXED PDO 或 PPS UNSUPPORTED，按左键返回。

VOL FIXED

该入口同时提供 PD 固定输出和 QC2 输出。

PD 固定输出

进入页面后，左上角显示彩色 PD FIXED 图标，右上角显示灰色 QC2 图标。

使用上/下键选择 PD 固定电压 PDO。

按中键开始 PD 协商，期间显示 WAIT。

协商成功后进入输出页面。

使用上/下键调节限流值，短按步进 0.1A，长按可加速调节。

第一次按中键确认限流参数，输出仍保持关闭。

再次按中键打开输出；之后按中键可切换输出开关。

按右键重新进入限流编辑状态。进入编辑状态时会先关闭输出。

按左键关闭输出并返回挡位页。

QC2 输出

在 PD 固定挡位页按右键进入 QC2 挡位页。此时左上角显示彩色 QC2 图标，右上角显示灰色 PD FIXED 图标。

使用上/下键选择 5V、9V 或 12V。

按中键应用 QC2 挡位。

界面显示至少 500ms 的 WAIT，随后进入输出页面。

QC2 默认限流为 2.0A，并在进入输出页时视为已确认；首次按中键即可打开输出。

按右键可关闭输出并重新编辑限流值；修改后按中键确认，再按一次中键打开输出。

在 QC2 挡位页按左键或右键返回 PD 固定挡位页。

VOL ADJ

该入口同时提供 PPS 和 QC3 可调输出。

PPS 输出

进入页面后，左上角显示彩色 PPS 图标，右上角显示灰色 QC3 图标。

使用上/下键选择 PPS PDO。

按中键开始 PPS 协商，期间显示 WAIT。

协商成功后进入输出页面。

使用上/下键调节当前字段，短按步进 0.1，长按可加速调节。

按右键在电压和电流字段之间切换。切换字段时会先关闭输出。

第一次按中键确认并应用参数，输出仍保持关闭。

再次按中键打开输出；之后按中键可切换输出开关。

按左键关闭输出并返回挡位页。

QC3 输出

在 PPS 挡位页按右键进入 QC3 页面。此时左上角显示彩色 QC3 图标，右上角显示灰色 PPS 图标。

QC3 可调范围为 3.6V 至 12V，默认从 3.6V 开始，默认限流为 2.0A。

按中键应用 QC3，界面显示至少 500ms 的 WAIT，随后进入输出页面。

使用上/下键调节当前字段；QC3 电压步进为 0.2V，电流步进为 0.1A。

按右键切换电压和电流字段；切换时会先关闭输出。

第一次按中键确认参数，再次按中键打开输出。

在 QC3 挡位页按左键或右键返回 PPS 挡位页。

输出页面

输出页面显示以下信息：

实测输出电压、电流和功率。

设定的最大电压和最大电流。

ON / OFF 输出状态。

输出运行时间。

累计容量，低于 1Ah 时显示 mAh，达到 1Ah 后显示 Ah。

MCU 温度。

QC2 和 QC3 输出页左上角的电压文字与对应协议图标同色。关闭输出或进入参数编辑时暂停计时和容量累计；退出输出页面或 PDO 被清空时清零。

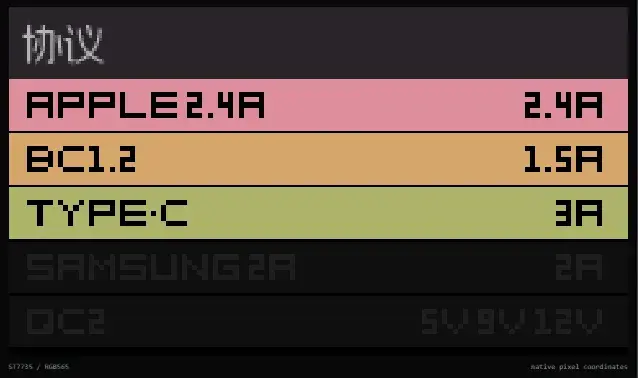

PROTOCOL SCAN

协议扫描页会读取 FS2711Q 的协议位图，并结合 PDO 结果显示充电头能力。当前 QC 映射为：

prot_exist bit2：QC3。

prot_exist bit3：QC2。

页面操作：

扫描期间显示 WAIT 或 SCANNING。

已检测协议优先排列并高亮，未检测协议低亮显示。

上/下键：切换协议列表页。

中键：重新扫描。

左键：停止扫描、关闭输出并返回首页。

停留在协议扫描页时，拔出充电头会在页面底部状态栏显示 NO CHARGER - PLUG IN；重新插入后自动再次扫描。

PDO INFO

该页面汇总显示：

PD 固定 PDO 电压挡位。

PPS 电压范围。

QC2 固定挡位：5V、9V、12V。

QC3 可调范围：3.6V 至 12V。

对应协议未识别时分别显示 PD UNSUPPORTED、PPS UNSUPPORTED、QC2 UNSUPPORTED 或 QC3 UNSUPPORTED。按左键返回首页，中键刷新页面。

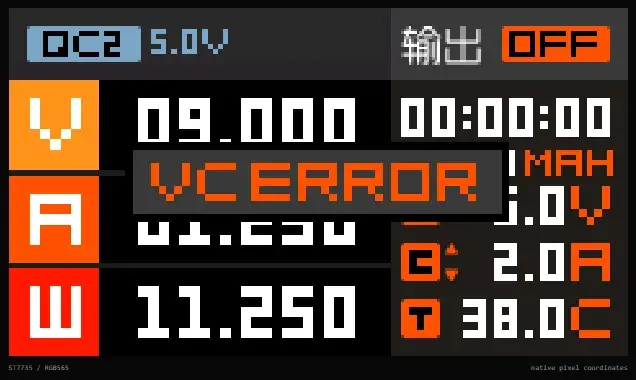

故障保护

提示	含义
UV ERROR	输出持续欠压
OV ERROR	输出持续过压
SW OC ERROR	软件检测到持续过流
ADC ERROR	ADC 看门狗检测到连续过流
VC ERROR	VC1 比较器检测到快速过流

保护触发后会立即关闭 MOS 并停止计时，输出页面保留故障弹窗。按中键关闭弹窗；排除故障后，再按中键重新打开输出。

软件过流门限为 max(设定电流 + 200mA, 设定电流 x 110%)，持续 30ms 后关断。输出开启前会同步 VC、ADC 和软件保护门限；关闭输出、调节参数或退出页面时同步关闭保护。

编译

需要安装 CMake、Ninja 和 Arm GNU Toolchain。

Release 构建：

cmake --preset Release
cmake --build --preset Release

当前开发验证构建：

cmake --build build/CodexCheck

构建目录会生成：

cw32_pocket_power_supply.hex

cw32_pocket_power_supply.bin

cw32_pocket_power_supply

pyOCD 烧录

工程自带 CW32L011 CMSIS-Pack，可通过 ST-Link 烧录 CodexCheck 固件：

pyocd load `
  --pack IDEsupport/MDK/WHXY.CW32L011_DFP.1.0.1.pack `
  --target cw32l011k8 `
  --format hex `
  --erase chip `
  build/CodexCheck/cw32_pocket_power_supply.hex

如连接多个下载器，可增加 --probe <调试器序列号> 。pyOCD 提示 CMSIS-Pack 中缺少 SVD 不影响擦除和烧录。

工程说明

芯片：CW32L011K8。

协议芯片：FS2711Q。

显示分辨率：240 x 135。

Keil 工程：MDK/Project.uvprojx。

CMake 工程入口：CMakeLists.txt。
