跨协议联姻让PROFINET转EtherNet IP网关听懂罗克韦尔变频器

PROFINET转EtherNetIP网关零代码打通异构网络

起因：一个“不兼容”的现实产线要升级，无奈客户经费不足——


PLC是西门子S7-1200（PROFINET生态），新上的输送电机却指定了Allen-BradleyPowerFlex527（只认EtherNet IP）。

两边都是好设备，但“语言不通”：

西门子说：“我只会PROFINET。”

罗克韦尔答：“我只聊EthernetIP。”

硬换？成本太高。


写中间件？周期太长。

于是，我们把目光投向了一个小盒子——稳联WL-PN-EIP协议网关。

方案：让网关当“翻译官”

拓扑很简单：

S7-1200──(PROFINET)──►[稳联网关]──(EtherNet IP)──►PowerFlex527

PROFINET转EtherNetIP网关正面为一个PROFINET从站，底部为一个EthernetIP主站，主动连接PowerFlex527；

中间，8字节输出→控制启停+频率，8字节输入←回传状态+故障。

无需修改原有程序逻辑，也不用加OPCUA或上位机中转——数据直通，延迟<10ms。

关键三步配置

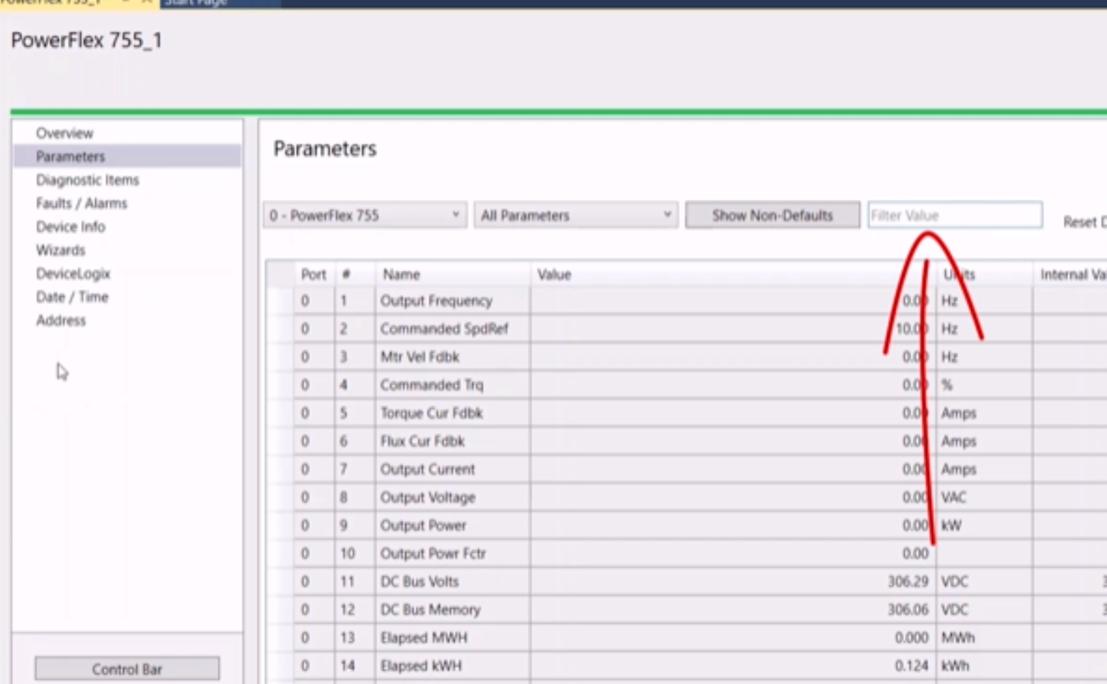

1：先搞定PowerFlex527

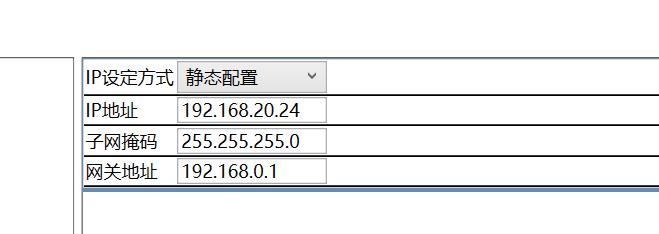

IP设为192.168.20.24；

在CCW软件里确认：

OutputAssembly=100（PLC写命令）

InputAssembly=101（变频器回数据）

启用ImplicitMessaging（隐式通信），这是实时控制的关键。

2：配置稳联PROFINET转EtherNetIP网关

导入设备：填入PowerFlex的IP、VendorID（0x0001）、ProductCode（0x00B2）；

映射I/O：

EIP输入（来自变频器）→映射到PN输出区；:

PN输入（来自PLC）→映射到EthernetIP输出区；

下载配置，重启PROFINET转EtherNetIP网关生效。

3：S7-1200这边几乎“无感”

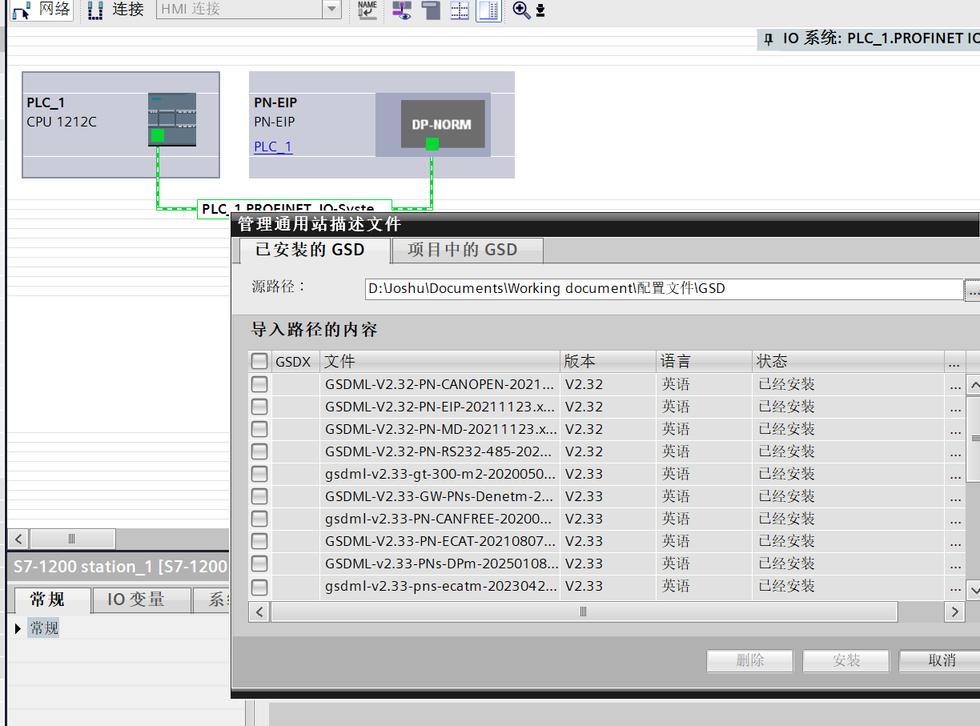

安装PROFINET转EtherNetIP网关的GSDML文件（TIAPortal>选项>GSD管理）；

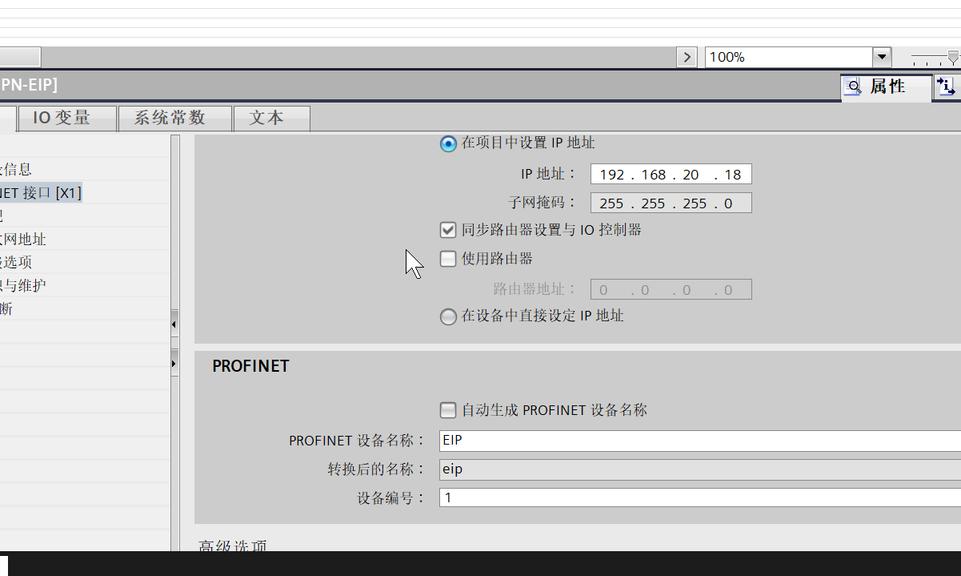

在硬件目录拖出网关设备，给PROFINET转EtherNetIP网关分配IP；

I/O地址自动分配；

原有逻辑不变，只需把控制字写到QB100，状态从IB100读——像操作本地模块一样自然。

效果：比预想更稳

上电30秒内完成EthernetIP连接握手；

HMI点“启动”，电机秒响应；

模拟过载故障，PLC立即收到报警码；

连续运行两周，零通信中断。

客户反馈：“还以为要改程序，结果插上PROFINET转EtherNetIP网关、配个IP就行了？”

为什么选稳联？

真原生协议栈：不是Modbus转发，而是完整实现EthernetIP+PROFINETIO；

本地支持：配置问题及时提供技术协助

性价比高：价格不到同类网关的60%，功能却覆盖90%场景。

工业现场没有“标准答案”，只有“合适解法”。


当品牌壁垒成为成本障碍时，一个可靠的协议网关，往往就是那把最小巧却适配的钥匙PROFINET转EtherNetIP网关。

本方案已成功应用于食品包装、物流分拣、印刷机械等多个领域。


如您正面临类似“西门子+罗克韦尔”、“三菱+AB”等跨生态集成难题，不妨试试这招“协议翻译术”。
