前言

用树莓派 CM5 做嵌入式项目，却被扩展板坑到?要么接口单一，缺千兆网、高速存储，满足不了物联网 / 媒体中心需求;要么尺寸庞大，不适合空间受限的场景;要么供电效率低，高性能运行时不稳定;还有的缺传感器、散热支持，开发调试麻烦?

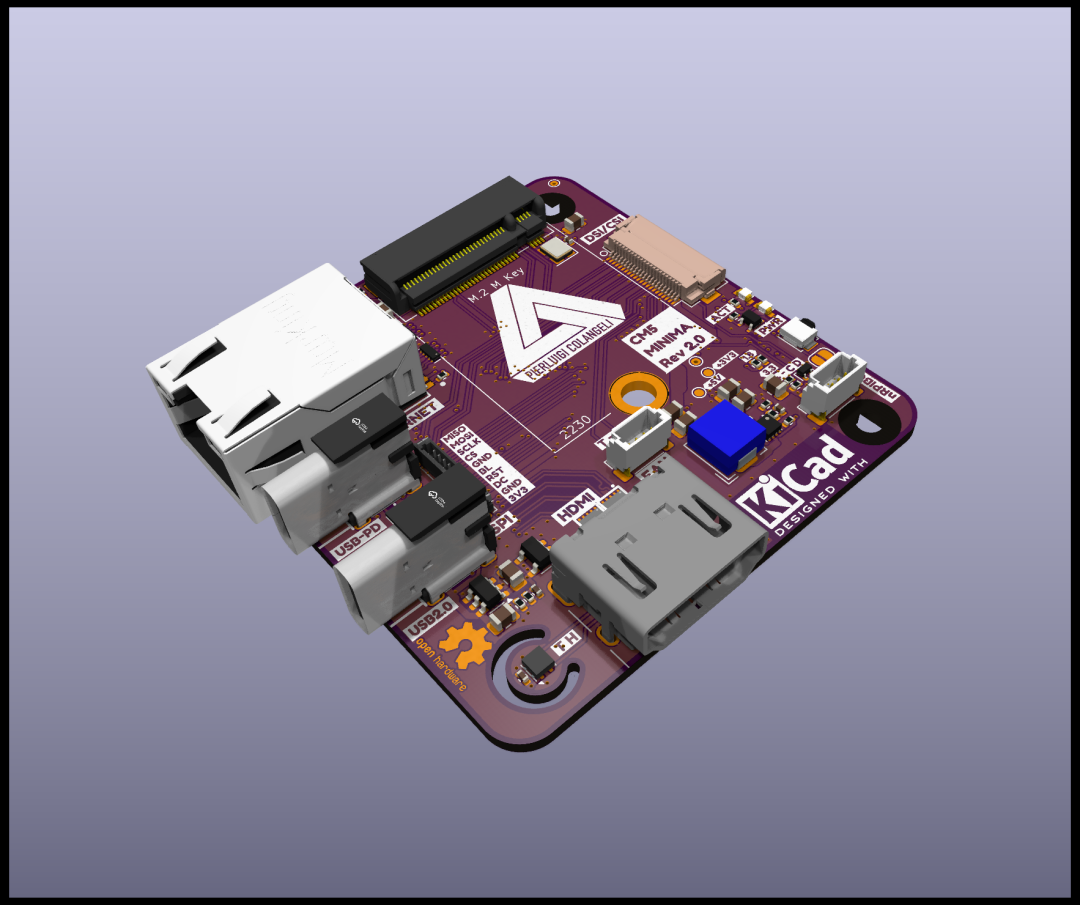

今天给大家带来一款专为树莓派 CM5 量身打造的扩展板CM5 MINIMA REV2 !紧凑型设计却塞满全接口，USB-C PD 智能供电、千兆以太网、M.2 SSD 高速存储、HDMI 视频输出样样齐全，还带温度湿度传感器、CSI/DSI 接口和风扇散热，适配物联网、家庭自动化、嵌入式开发等多场景，树莓派 CM5 的绝佳搭档!

亮点 & 功能

USB-C PD 智能供电：高效节能支持 USB-C PD 供电协议，智能供电协商，适配各类 PD 电源适配器，供电稳定不发热。

千兆网 + HDMI+USB2.0：外设拓展无压力搭载超薄千兆以太网连接器，高速有线网络传输，物联网数据交互、媒体流播放更流畅;HDMI 接口直接外接显示器;USB2.0 接口可连接键盘、鼠标、外接存储等外设。

M.2 SSD 高速存储：告别容量焦虑配备 M.2 M 键插槽，支持 2230 规格 SSD，相比 MicroSD 卡读写速度大幅提升，存储大型文件、运行复杂程序无压力。

CSI/DSI 双接口：视觉应用全适配预留摄像头、显示屏接口，可直接连接树莓派官方摄像头模块和显示屏，轻松搭建视觉识别、监控系统、触控交互设备，物联网视觉类项目。

内置温湿度传感器：状态实时掌握集成 SHTC3 Sensirion 温度与湿度传感器，可实时监测设备运行环境的温湿度数据。

多通信接口 + 风扇散热：开发调试更便捷支持 I2C、SPI 高速通信接口，可连接低功耗传感器、通信模块，拓展性拉满;预留风扇接口，高性能应用场景下可外接风扇散热，避免设备过热降频。

核心参数

项目	详情
适配核心	树莓派 CM5
供电方式	USB-C PD 供电
网络接口	千兆以太网
视频接口	HDMI 接口
存储拓展	M.2 M 键插槽（支持 2230 规格 SSD）
外设接口	USB2.0 接口
视觉接口	CSI 接口、DSI 接口
传感器	SHTC3 Sensirion 温度与湿度传感器
通信接口	I2C、SPI
散热支持	预留风扇接口
状态指示	供电与系统运行状态指示灯
尺寸规格	5.4 × 5.7 cm
