3 分钟极速上手！西门子 PLC 无缝连接指南

前言：工业物联网的连接价值

在工业 4.0 背景下，西门子 PLC 作为工业控制核心设备，其数据上云是实现工厂智能化的基础。本指南详细介绍如何通过Vlink 2611 工业物联网网关，将西门子 S7-200 SMART/1200/1500 系列 PLC 接入 Vlink 云平台，实现远程数据监控、设备控制、报警管理及生产报表分析。方案支持 网口（TCP/IP）和串口（PPI） 双连接模式，适配 90% 以上工业场景。

一. 准备工作

附件：

VLINK R2611 硬件规格

1.2 网关初始化配置

① 网络连接

4G 模式：插入 SIM 卡，拧紧天线，网关 WAN 口空置，电源灯（PWR）亮起后，4G 灯（LTE）闪烁表示搜网中，常亮即联网成功。

网口模式：网关 WAN 口接入路由器 LAN 口，LAN 口用于连接 PLC（IP 需与 PLC 网段一致，默认网关 IP：192.168.1.100）。

② 电源连接

输入电压：12V/24V DC（宽电压设计），注意正负极（红线 +，黑线 -），反接可能烧毁设备。

1.3 PLC 网络配置

① 硬件连接

网口连接：PLC 网口（ETH）通过网线直连网关 LAN 口，需确保 PLC 电源（24V DC）稳定供电。

串口连接（可选）：S7-200 SMART 串口（RS485）需使用 DB9 公头线，引脚定义：3 脚（B）接网关 RX，8 脚（A）接网关 TX。

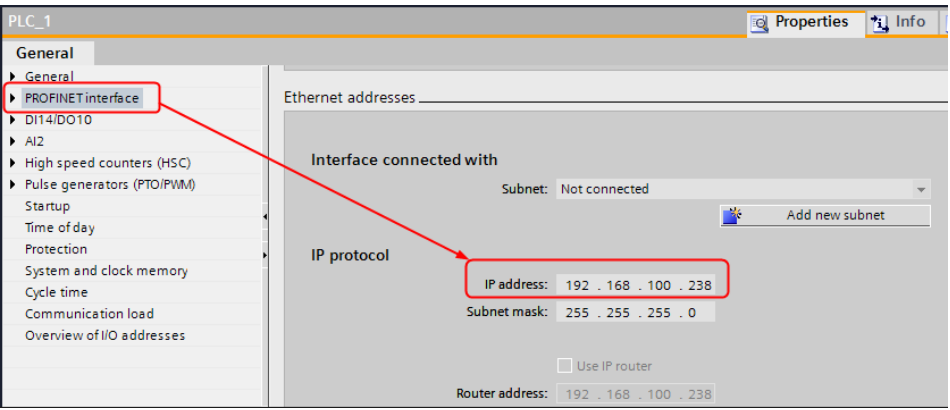

② IP 地址设置（以 S7-200 SMART 为例）

打开 Step 7-Micro/WIN SMART，进入「通信」→「以太网向导」；

设置 PLC IP 为192.168.100.238（子网掩码 255.255.255.0），确保与网关 LAN 口默认 IP（192.168.2.100）同网段；

下载配置到 PLC，重启后通过「ping 192.168.2.2」验证连通性。

二、Vlink 云平台配置：从设备接入到数据可视化

2.1 平台登录与初始化

访问地址：本地输入Vlink平台地址（建议使用 Chrome 或 360 极速浏览器）；

驱动安装：首次使用需在「系统配置」→「驱动管理」中安装「Siemens S7 Net」驱动（网口模式）或「Siemens S7 PPI」驱动（串口模式）。

2.2 采集服务创建流程

① 添加采集服务

进入「数据管理」→「数据采集服务」，点击「添加服务」；

服务类型选择「modbusTCP」（网口）或「ppi」（串口），命名为 “西门子 PLC”，点击确认。

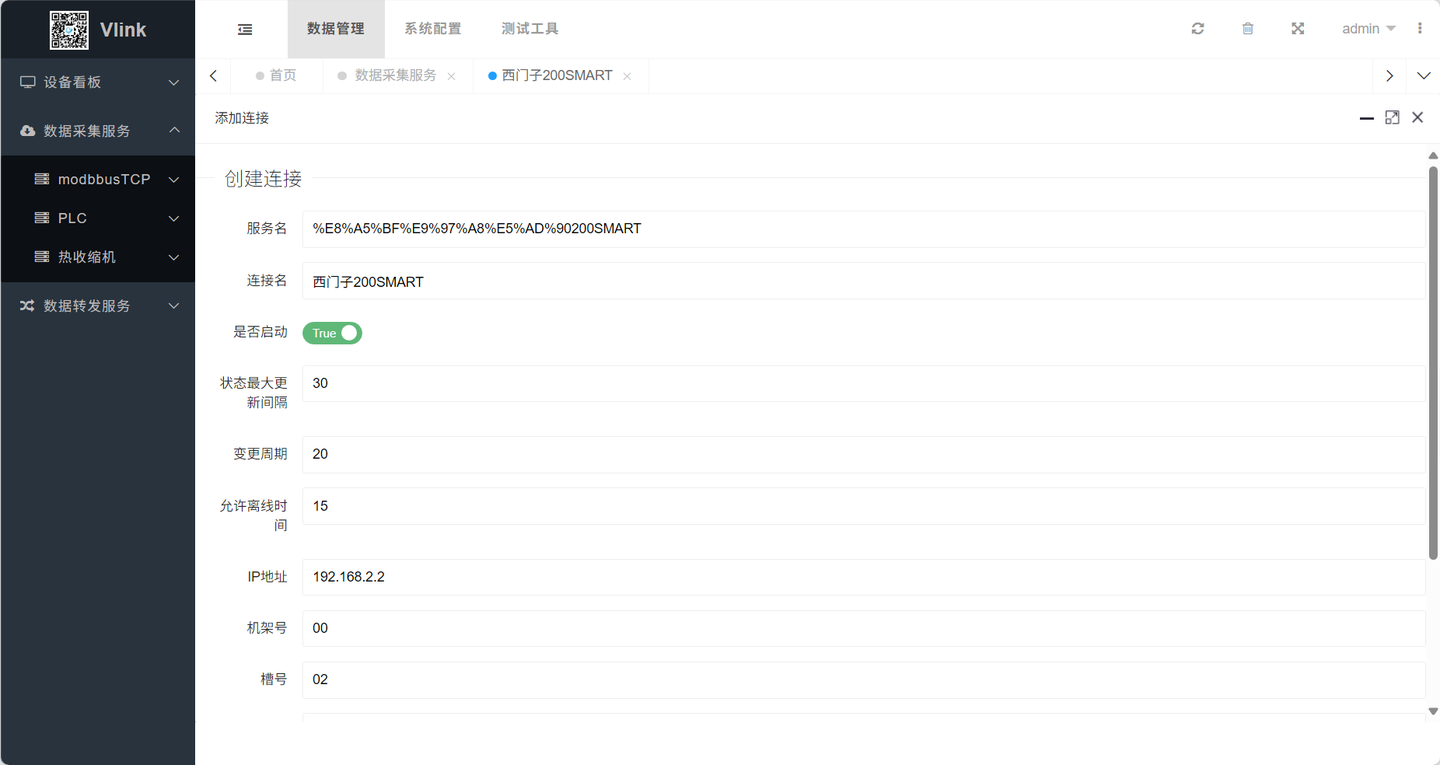

② 创建连接配置（以网口为例）

双击服务名称进入连接列表，点击「添加连接」：

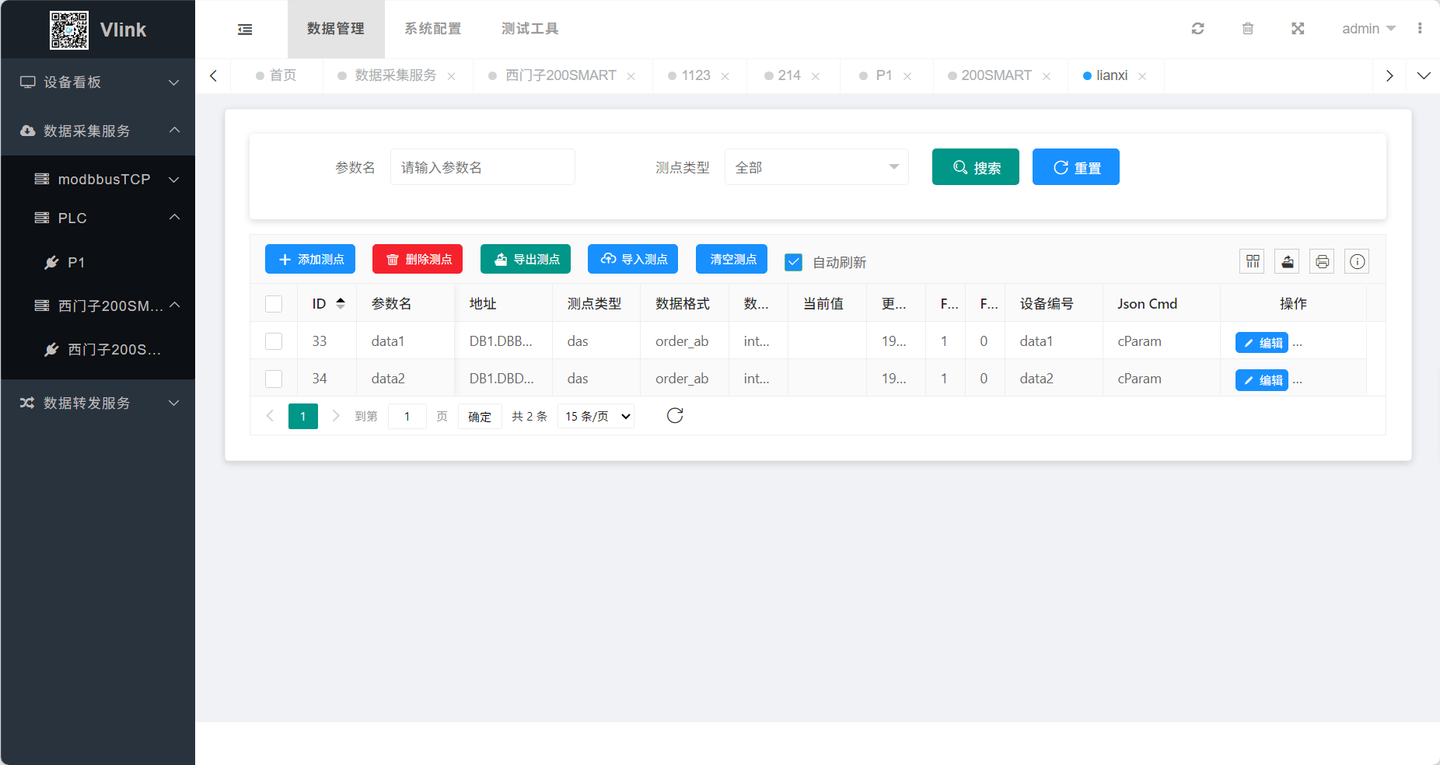

③ 测点配置与导入

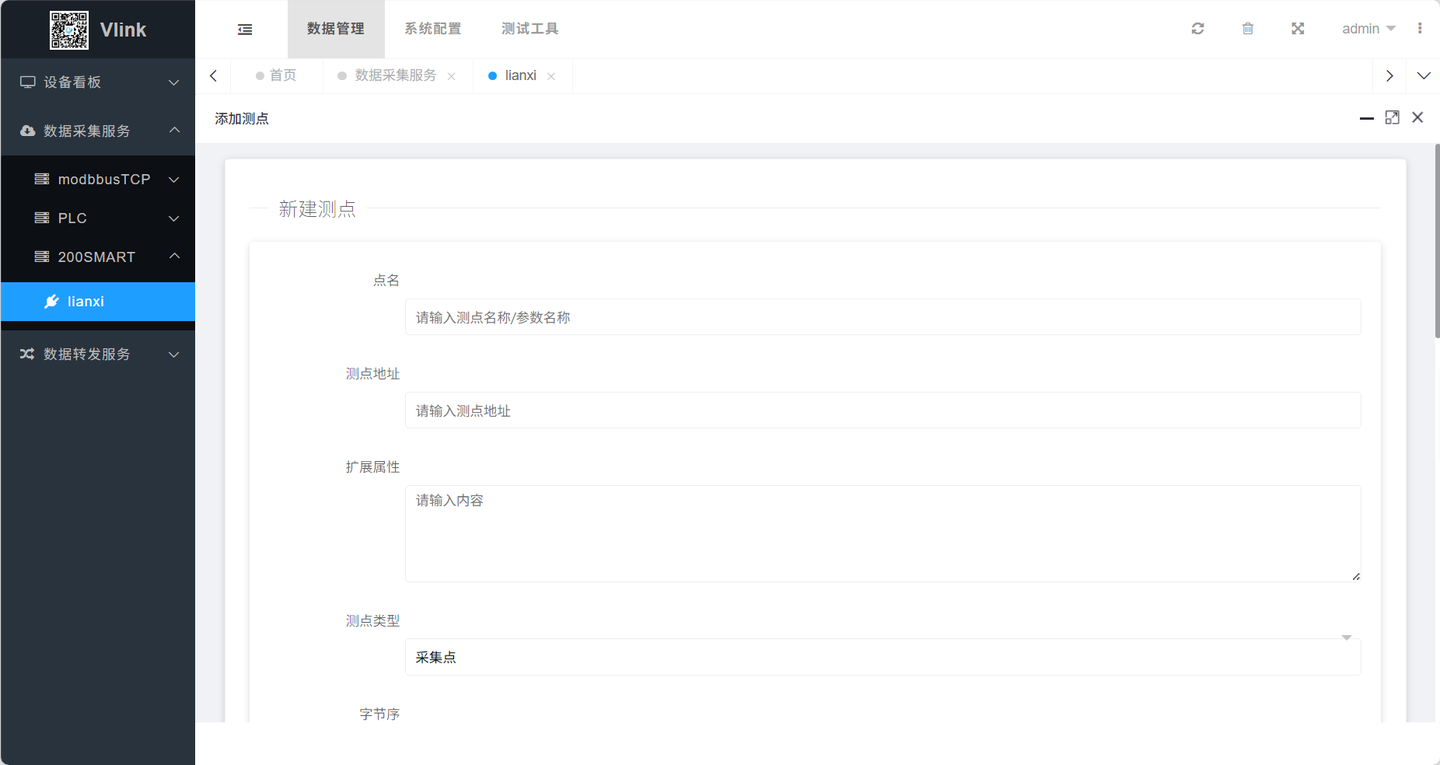

手动添加测点：

点名：如 “电机转速”；

地址：S7-200 SMART 的 V 寄存器对应 DB1 寄存器，如 VB100 写为DB1.DBB100，VD200 写为DB1.DBD200；

数据类型：根据 PLC 寄存器类型选择（如 uint16、int32、float）。

批量导入测点：

下载模板文件《测点导入.csv》，按格式填写后上传，支持批量修改 / 删除。

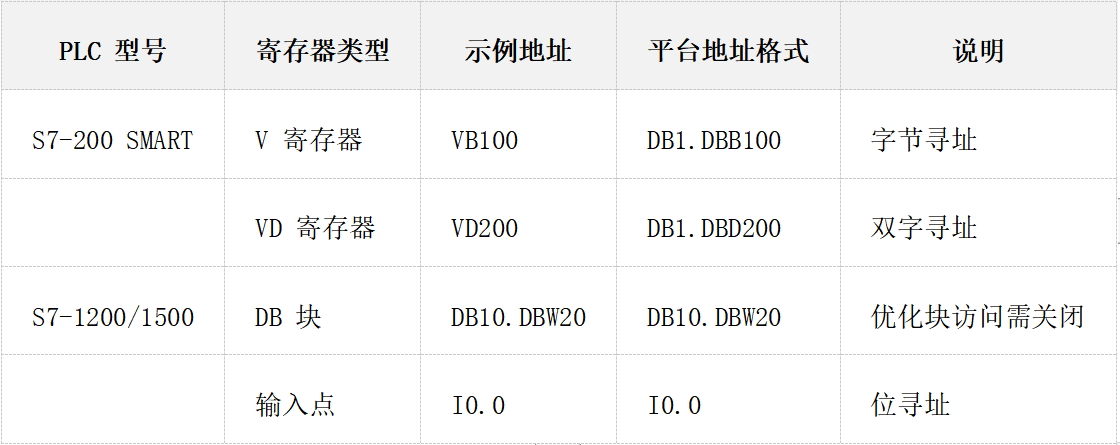

西门子 PLC 寄存器地址映射表

2.3 PLC 远程访问设置（关键步骤）

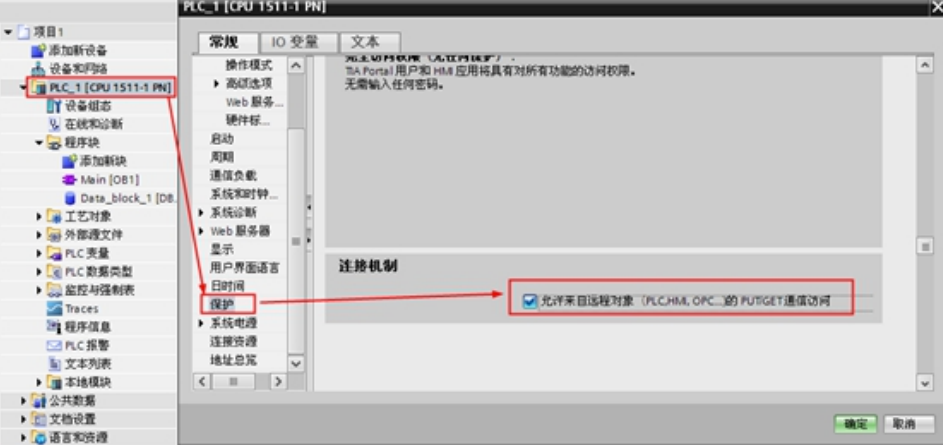

允许 PUT/GET 通信：

打开 TIA Portal，进入 PLC 设备组态，在「保护」→「连接机制」中勾选「允许来自远程对象的 PUT/GET 通信访问」；

保存并下载配置到 PLC，确保防火墙未禁用 102 端口（S7 通信默认端口）。

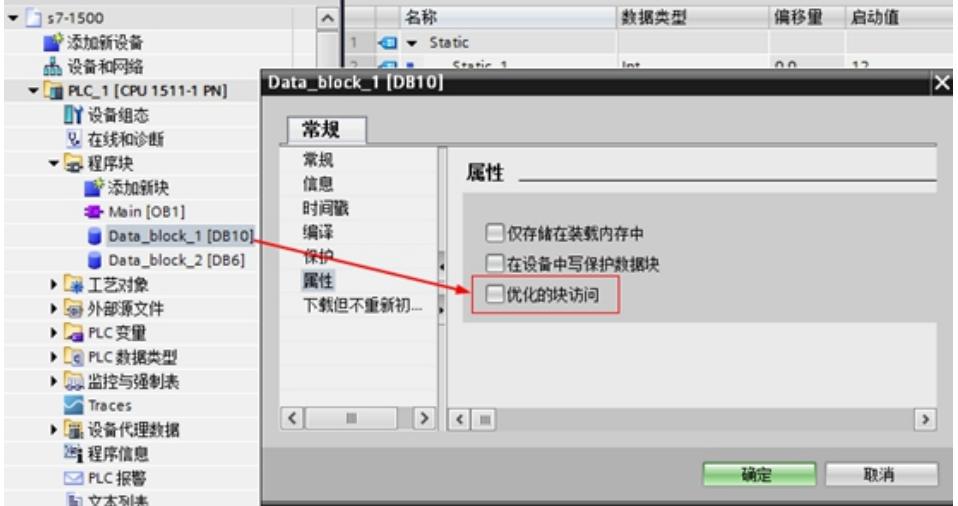

关闭 DB 块优化访问（仅 S7-1200/1500 需要）：

在 DB 块属性中取消勾选「优化的块访问」，手动分配起始地址（如 DB10 从地址 0 开始）。

三、系统调试与故障排查

3.1 连通性测试

网关侧验证：

登录网关管理页面（默认地址：192.168.1.100），在「诊断」→「ping 测试」中输入 PLC IP，测试网络连通性；

查看「设备状态」，确认 PLC 已上线（在线状态显示为绿色）。

平台侧验证：

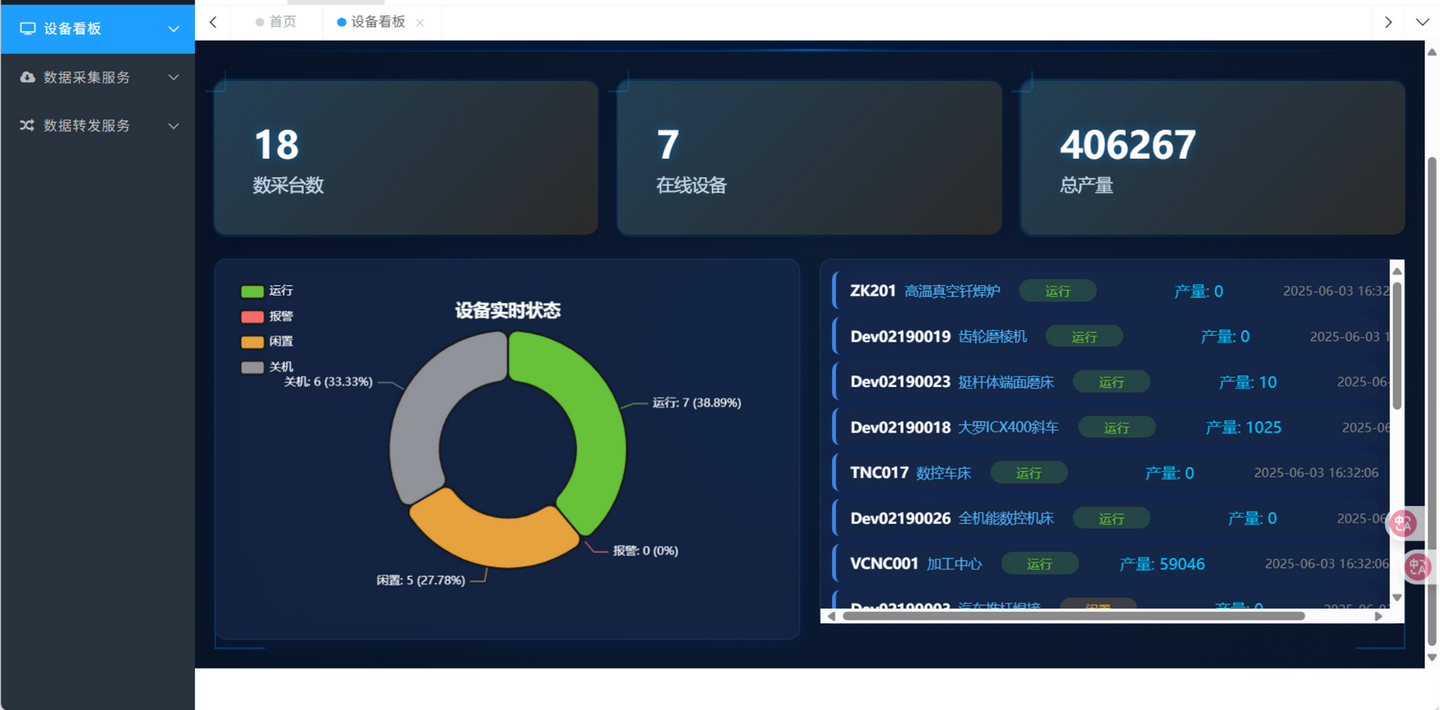

在 Vlink 平台「设备看板」中查看设备状态，若显示 “运行” 且测点数值实时更新，表明连接成功；

点击「实时数据」，检查采集频率是否与配置一致（如 1 秒 / 次）。

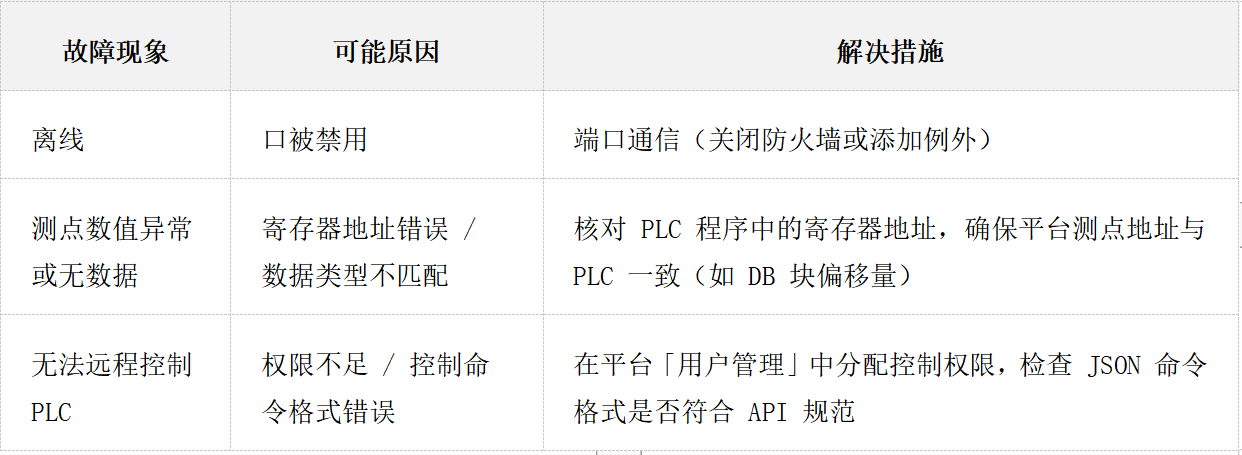

3.2 常见故障与解决方法

四、扩展功能：从数据采集到智能应用

4.1 报警与通知配置

在「数据采集服务」→「测点管理」中，为关键测点（如温度、压力）设置阈值：

上限报警：如温度＞80℃时触发；

变化率报警：如转速波动＞10%/ 分钟时触发。

报警通知支持微信推送（绑定公众号）、短信（需购买短信套餐）和邮件，可设置多级报警级别（警告 / 紧急）。

4.2 数据可视化与报表

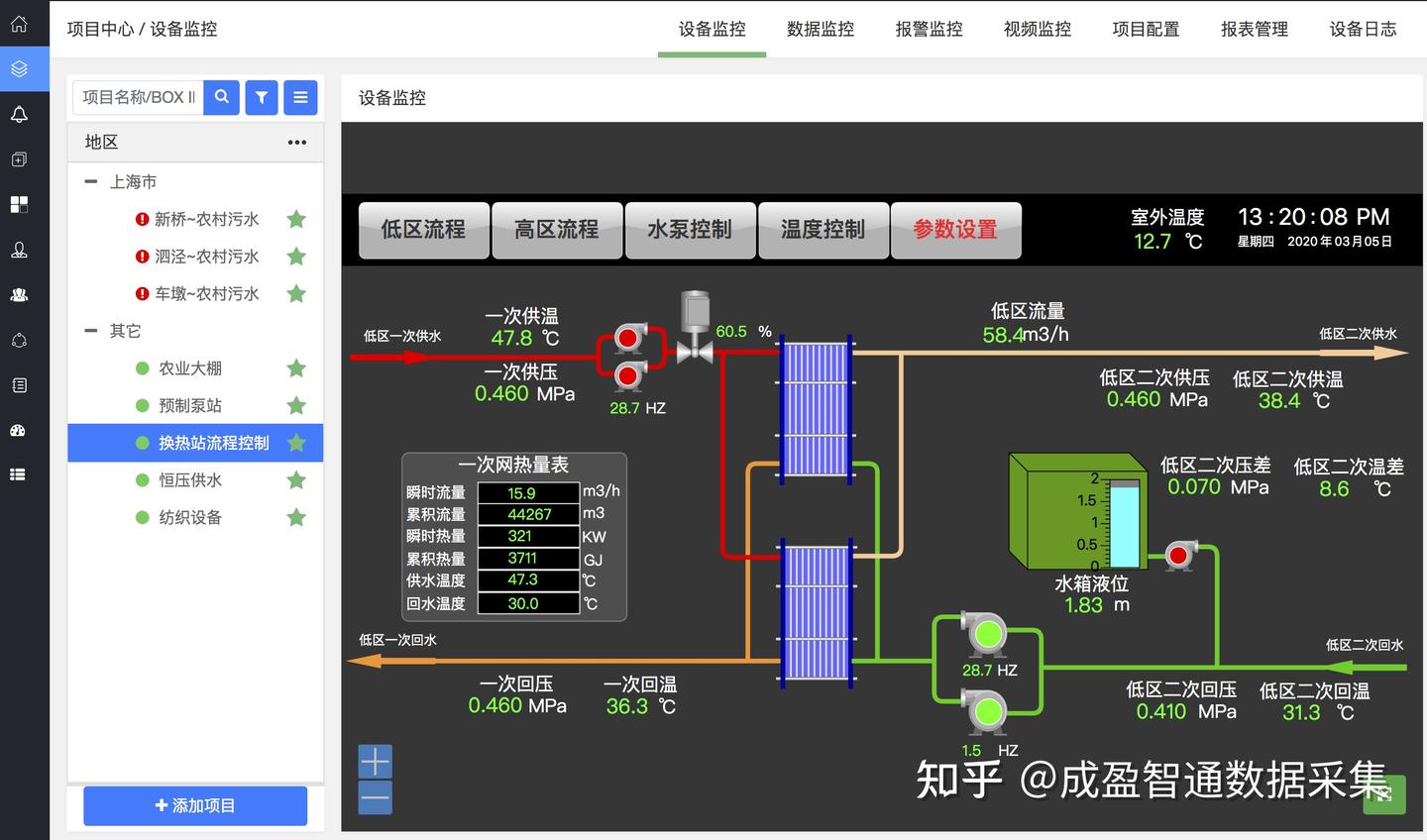

Web 监控界面：通过「云组态」功能拖拽生成仪表盘，实时显示设备 OEE、产量趋势、能耗曲线；

手机 APP 访问：下载「Vlink 工业互联」APP，支持 iOS/Android，可远程启停设备、查看历史数据；

生产报表：自动生成日报 / 月报，包含设备运行时长、故障统计、产能分析，支持 Excel/PDF 导出。
