配电柜频繁报警不是偶然：温湿度失控正在毁掉绝缘

安科瑞刘鸿鹏 172 一 ⑥⑨⑦② 一 5322

摘要

在企业配电系统中，配电柜（中高压开关柜、环网柜、箱变、端子箱等）长时处于密闭空间运行状态，受季节温差、潮湿环境、负荷波动影响，柜内易出现凝露、受潮、温升异常等问题，进一步诱发爬电、闪络、绝缘老化、元器件故障等电气事故。本文围绕配电柜温湿度风险机理，提出“监测—控制—联动—通讯”的治理思路，并结合WHD系列智能温湿度控制器的工程能力（多路温湿度监测、加热/鼓风控制、回滞控制、故障报警、RS485Modbus通讯、变送输出等），给出适用于企业配电柜的部署方案与运维价值评估。

关键词：配电柜；凝露；绝缘；温湿度控制；RS485；Modbus；运维数字

引言

企业配电系统的“可用性”不仅取决于主设备质量，更取决于运行环境。实际工程中，许多故障并非来自短路或过载，而是来自更隐蔽的环境因素：潮湿、凝露、柜内温升。尤其在南方梅雨季、沿海高湿地区、地下配电室、厂区靠近冷却塔/水处理设施等场景，配电柜内部温湿度波动频繁，且柜体密封使湿气难以自然排出，形成长时隐患。

传统做法往往是“装加热器就行”，但由于缺少闭环控制与状态反馈，存在以下问题：

加热器常开导致能耗高、寿命短；

没有凝露阈值策略，湿度高时不一定触发；

风机与加热器不联动，温升与除湿效果不稳定；

无通讯、无报警，运维无法及时发现传感器/加热器故障。

因此，需要一种能实现闭环控制+可观测+可接入平台的温湿度治理装置。

配电柜温湿度风险机理分析

凝露的形成与危害

凝露本质是“温度低于露点”导致水汽析出。配电柜内部若存在冷点（如柜门、柜壁、进线端子附近），在昼夜温差或冷空气入侵时易产生凝露。凝露水膜会显著降低绝缘表面电阻，导致：

爬电：绝缘表面沿水膜形成泄漏电流；

闪络：在污染+潮湿环境下形成电弧放电；

端子腐蚀与接触不良：进一步诱发发热与温升。

温升异常的叠加效应

柜内温升来自负荷电流、接触电阻、母排温升等。若散热不良，温度长时偏高会加速绝缘老化、器件退化。同时高温与潮湿叠加，会使绝缘材料性能下降更快，形成“温湿度双因子劣化”。

解决方案：配电柜温湿度闭环治理框架

温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：

传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

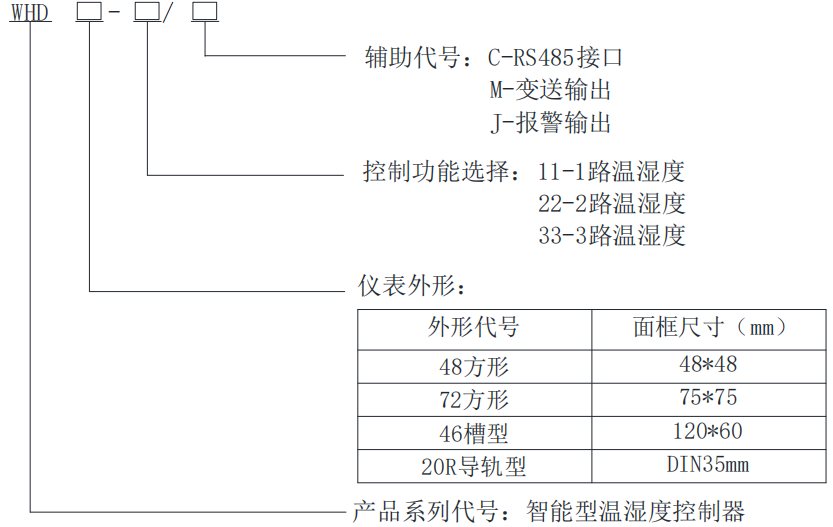

型号说明

工程上有效的治理策略应满足：

1.实时监测：温度、湿度连续采集；

2.阈值控制：按设定温度/湿度启动执行器；

3.回滞控制：避免频繁启停；

4.联动输出：加热/鼓风双控制，兼顾除湿与散热；

5.故障可见：加热器断线/传感器异常报警；

6.可接入：通讯上传至配电运维平台，实现远程运维。

WHD系列温湿度控制器的设计逻辑与该框架高度匹配：由传感器—控制器—加热器/风扇构成闭环，当温湿度达到设定值触发继电器输出，实现加热去湿或鼓风降温，并可扩展报警、变送、RS485通讯等能力。

技术参数

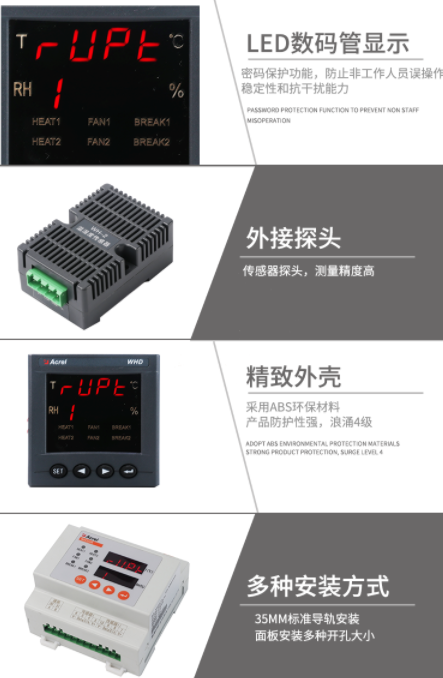

应用特点

核心控制：加热/鼓风双输出

每一路传感器对应两路无源继电器触点输出：

加热控制：升温/除湿；

风扇控制：降温/鼓风换气。

输出触点容量可达5A/AC250V，可直接驱动常用加热器与风机控制回路。

设定范围与精度：满足配电柜环境控制需求

温度测量范围：40.0℃～99.9℃；

湿度测量范围：0～99%RH；

温度精度：±1℃；

湿度精度：±5%RH；

湿度控制设定范围：20%RH～90%RH；

回滞量：默认5（可设置）。

这些指标能够覆盖配电柜在潮湿季节的凝露控制需求，并避免“临界点频繁启停”。

可运维：断线报警、强制加热/鼓风、通讯接入

WHD具备：

加热器故障报警（部分型号支持）；

强制加热/鼓风测试功能：便于投运调试与巡检；

RS485ModbusRTU通讯：适配企业配电物联网平台/SCADA/PLC系统，实现远程读取温湿度与状态、远程参数设置。

典型应用：企业配电柜部署方案设计

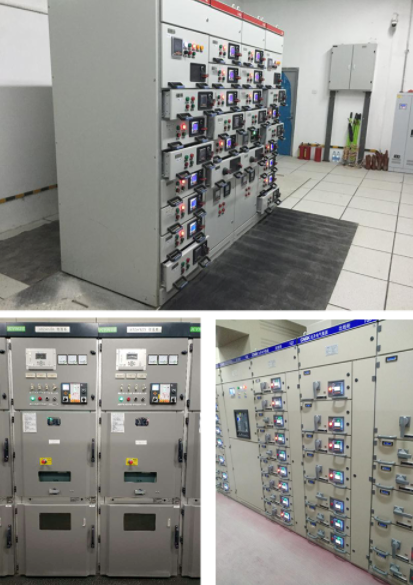

部署位置建议

母线室：重点监测温升与潮湿（防凝露+散热）

电缆室：易潮湿凝露，优先配置湿度控制

断路器室/二次室：关注端子排、继电保护器件环境稳定

对于多隔室柜，建议采用2~3路传感器，实现分区治理，避免“柜门处温湿度正常但电缆室已凝露”的误判。

控制策略建议（工程可落地）

湿度高优先：湿度达到阈值→启动加热除湿；

温度高优先：温度超过设定→启动鼓风降温；

配置回滞：减少继电器频繁动作；

强制测试：投运对加热器与风机做强制动作验证，避免“装了但不工作”。

通讯组网建议

WHD通过RS485接入：

配电柜智能网关/采集器；

Acrel2000/能源管理平台或企业配电运维平台；

上位机/PLC（Modbus轮询）。

现场建议使用两芯屏蔽线并接地，末端加匹配电阻（120Ω~10kΩ范围）提高抗干扰能力。

应用效果评估：从“事故预防”到“运维可视”

WHD在企业配电柜的价值不止于“控制温湿度”，更重要的是将环境风险纳入可管理范围：

降低凝露引发的绝缘事故概率

通过湿度阈值+加热除湿闭环控制，减少凝露水膜形成。

延长设备寿命与降低检修频次

温湿度稳定可显著减缓绝缘老化与金属腐蚀。

从被动巡检走向主动运维

RS485通讯将温湿度、加热/鼓风状态、故障信息上送平台，实现：

趋势分析（季节性潮湿规律）

告警联动（加热器断线/传感器故障）

远程调参（不同季节自动调整阈值）

结论

企业配电柜的温湿度问题属于“低频高危”隐患，凝露与温升异常往往在事故缺少明显征兆。通过引入WHD系列智能温湿度控制器，可构建配电柜环境的闭环治理体系，实现实时监测—智能控制—故障报警—平台接入，从源头降低爬电闪络风险，提高配电系统运行可靠性，并为企业配电数字化运维提供基础数据支撑。
